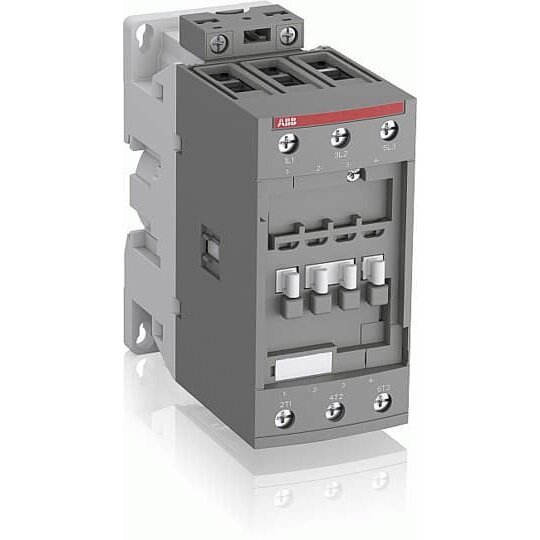

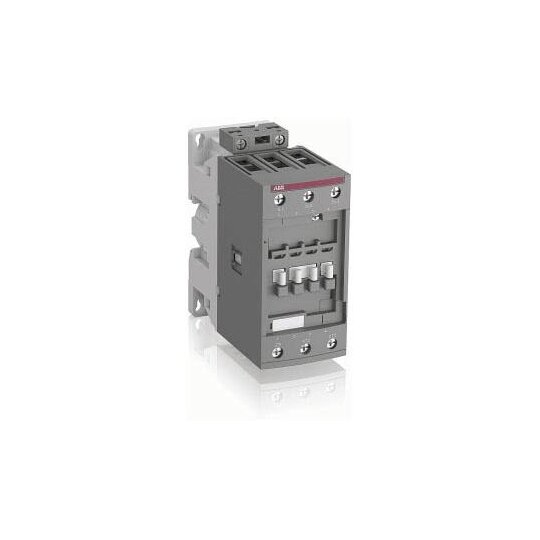

AF65-30-00-13 Schütz 100-250VAC-DC 1SBL387001R1300
1 Stück

Listenpreis
Art.-Nr.
2765851
EAN
3471523132634
Hersteller-Nr.
1SBL387001R1300
DEHA.-Nr.
4106585
eClass.-Nr.
27371003
Zolltarif-Nr.
85365080
Bemessungssteuerspeisespannung Us bei AC 50 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei DC 100 - 250 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schraubanschluss
Betriebsspannung bei AC 50 Hz 690 - 690 V
Betriebsspannung bei AC 60 Hz 690 - 690 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 105 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 65 A
Bemessungsbetriebsleistung bei AC-3, 400 V 30 kW
Bemessungsbetriebsleistung NEMA 37,285 kW
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Öffner 0
Geeignet für Reiheneinbau false
Breite 55 mm
Höhe 125,5 mm
Tiefe 111 mm

Schütze AF09 bis AF96 von 4 bis 45 kW AC-3 (400 V) stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Dadurch sind sie weltweit und nur in geringer Varianz einsetzbar. Sie schalten Leistungskreise mit Motoren, leicht induktiven oder nicht-induktiven Lasten. Flexibel wechselbare Spulenanschlussklemmen erlauben den Anschluss von oben, von unten oder von oben und unten. Anbaubare Zubehörteile sind 1- und 4-polige frontseitig aufsteckbare Hilfsschalter sowie rechts- und linksseitig montierbare 2-polige Hilfsschalter. Für frontseitigen Spulenanschluss steht bis AF65 ein weiterer Hilfsschalterblock mit 1S+1Ö und Spulenanschlüssen A1 und A2 zur Verfügung. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.emessungsbetriebsstrom AC-1: (690 V, 40 °C) 105 A, (690 V, 60 °C) 90 A, (690 V, 70 °C) 80 ABemessungsbetriebsstrom AC-3: (415 V, 60 °C) 65 A, (440 V, 60 °C) 65 A, (500 V, 60 °C) 55 A, (690 V, 60 °C) 39 A, (380/400 V, 60 °C) 65 A, (220/230/240 V, 60 °C) 65 ABemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 V
