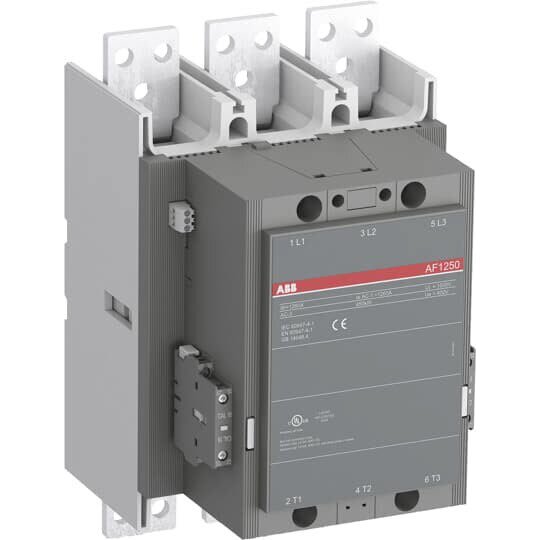

AF1250-30-22 Schütz 100-250V AC/DC 1SFL647001R7022
1 Stück

Listenpreis
Art.-Nr.
2764978
EAN
7320500355107
Hersteller-Nr.
1SFL647001R7022
DEHA.-Nr.
2479295
eClass.-Nr.
27371003
Zolltarif-Nr.
85365080
Bemessungssteuerspeisespannung Us bei AC 50 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei AC 60 Hz 100 - 250 V
Bemessungssteuerspeisespannung Us bei DC 100 - 250 V
Spannungsart zur Betätigung AC/DC
Anzahl der Öffner als Hauptkontakte 0
Anzahl der Schließer als Hauptkontakte 3
Anschlussart Hauptstromkreis Schienenanschluss
Betriebsspannung bei AC 50 Hz 1000 - 1000 V
Betriebsspannung bei AC 60 Hz 1000 - 1000 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 1260 A
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 1250 A
Bemessungsbetriebsleistung NEMA 447,42 kW
Anzahl der Hilfskontakte als Schließer 2
Anzahl der Hilfskontakte als Öffner 2
Geeignet für Reiheneinbau false
Breite 210 mm
Höhe 344 mm
Tiefe 242 mm

Schütze der Baureihe AF1250 bis AF2650 von 1260A bis 2650A AC-1 (400 V) schalten Leistungskreise mit leicht induktiven oder nicht-induktiven Lasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie stehen für die kompakte Baureihe mit AC/DC-Ansteuerung und sehr weiten Spulenspannungsbereichen. Nur 4 Spulen decken Steuerspannungen von 20...500 VDC bis 24...500 VAC ab - ohne zusätzlich erforderliche Löschglieder. Sie besitzen ein integriertes, abschaltbares 24VDC Schnittstellenrelais, welches auch eine Direktansteuerung aus einer SPS ermöglicht. Anbaubare Zubehörteile sind bis zu 2 rechts- und linksseitig montierbare 2-polige Hilfsschalter. Die in Reihe geschalteten Hilfsöffnerkontakte zweier rechts und links montierten Hilfsschalter wirken als Mirrorkontakte nach IEC60947-5-1 Anhang L. Als weiteres Zubehör sind Verdrahtungsbrücken sowie Verriegelungsglieder erhältlich.Anschlussart: Hauptstromkreis: SchieneAnzahl Hauptkontakte Öffner: 0Anzahl Hauptkontakte Schließer: 3Anzahl Hilfskontakte Öffner: 2Anzahl Hilfskontakte Schließer: 2Typ Blockschütz: 3-poliges SchützBemessungsbetriebsspannung: Hauptstromkreis 1000 VBemessungsbetriebsstrom AC-1: (1000 V, 40 °C) 1260 A, (1000 V, 55 °C) 1040 A, (1000 V, 70 °C) 875 A, (690 V, 40 °C) 1260 A, (690 V, 55 °C) 1040 A, (690 V, 70 °C) 875 ABemessungssteuerspannung: 50 Hz 100 ... 250 V, 60 Hz 100 ... 250 V, Gleichstrombetrieb 100 ... 250 V
