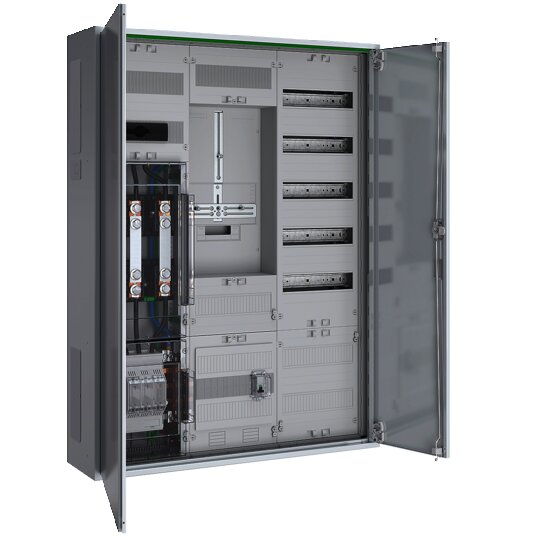

ABN RS307X0191 Wandlerschrank 100A TAB Bayernwerke 5p Zu=NH00-UT AB=LA 125A

Ihr Nettopreis
Art.-Nr.
2934844
EAN
4015153860346
Hersteller-Nr.
ABNRS307X0191
DEHA.-Nr.
7182468
eClass.-Nr.
27142418
Zolltarif-Nr.
85371098
Bemessungsstrom 100 A
Ausführung 1-stöckig
Anzahl der Zählerplätze 1
Anzahl der TSG-Plätze 0
Unterer Anschlussraum mit Sammelschiene 5-polig
Montageart Aufputz
Werkstoff Stahl
Farbe weiß
RAL-Nummer 9016
Anzahl der Verteilerreihen 3
Anzahl der Felder 3
Mit Montageplatte false
Schutzart (IP) IP44
Breite 800 mm
Höhe 1100 mm
Tiefe 250 mm
Einbaubreite 750 mm
Einbauhöhe 1050 mm
Einbautiefe 200 mm

Wandlermessschrank 100 A Dauerstrom nach TAB Bayernwerk bestehend aus: Zählerschrank schutzisoliert in IP44, 1x NAR mit 40 mm Sammelschienensystem 12x5 mm bestückt mit NH00-Sicherungsunterteil mit Klarsichtabdeckung und 5x Sammelschienenklemme 35 mm², 1x LS 1p B10 25kA für Absicherung Spannungsversorgung APZ/RfZ, 1x Wandlermodul BxH 250x450 mm mit Klarsichtabdeckung, 3x Wandlerlasche Bauform A mit 30x5x170 mm, 1x AAR BxH 250x300 mm mit Lasttrennschalter 3-polig 125 A und Klemme für N und PE, 1x Wandlerzusatzraum BxH 250x150 mm 12 TE bestückt mit Spannungspfadsicherungen 3x LS 1p B10 25kA und Wandler-Trennklemmen nach TAB Bayernwerk, 1x 3-Punkt Zählerplatz 450 mm, Verteilerfeld 5-reihig mit 60 TE und PE-/N-Steckklemmen, 1x APZ-Raum 300 mm mit RJ45 Schnittstelle
