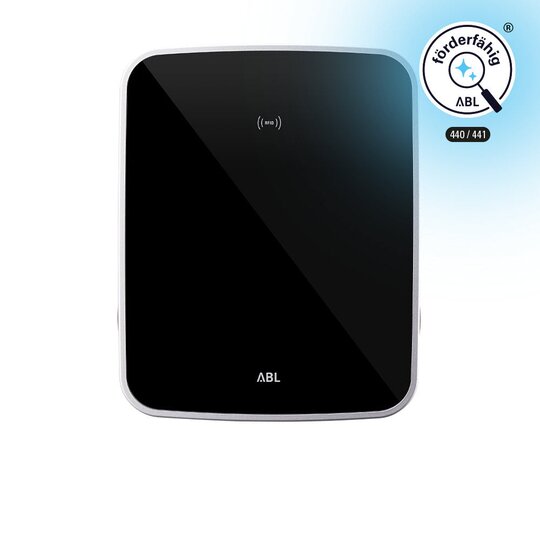

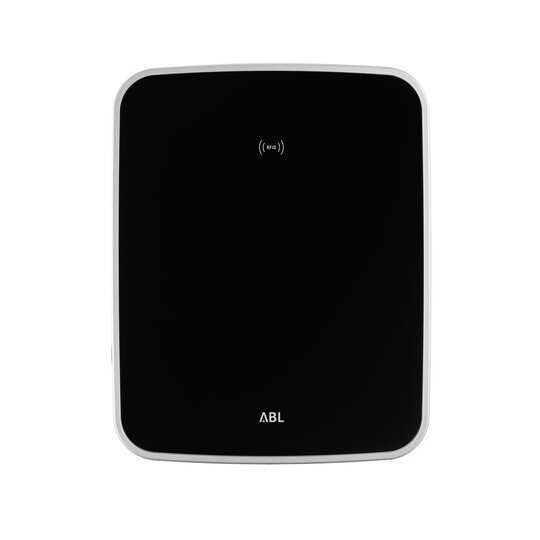

ABL 3W2250 Wallbox eMH3 1x22kW 32A 400V 3ph. 1xTyp 2 Steckdose Slave+

Listenpreis
Art.-Nr.
3202017
EAN
4011721176345
Hersteller-Nr.
3W2250
DEHA.-Nr.
5921814
eClass.-Nr.
27144701
Zolltarif-Nr.
85371091
Ausführung Anschluss Anlagenseite 3-phasig
Anzahl der Ladepunkte 1
Max. Leistung pro Ladepunkt 22 kW
Nennanschlussleistung 22 kW
Breite 400 mm
Höhe 492 mm
Tiefe 189 mm
Montageart Wandmontage
Anzahl der Ladekupplungen Typ 1 0
Anzahl der Ladekupplungen Typ 1 CCS 0
Anzahl der Ladekupplungen Typ 2 0
Anzahl der Ladekupplungen Typ 2 CCS 0
Anzahl der Ladesteckdosen Typ 2 1
Anzahl der Ladekupplungen GB AC 0
Anzahl der Ladekupplungen GB DC 0
Anzahl der Ladesteckdosen GB 0
Anzahl der Ladesteckdosen Typ 3 0
Anzahl der Ladekupplungen CHAdeMO 0
Anzahl der CEE-Steckdosen 0
Anzahl der Haushaltssteckdosen 0
Mit Hausanschlusskasten (HAK) false
Anzahl der FI-Schalter Typ A 1
Anzahl der FI-Schalter Typ B 0
Mit Leistungsschutzschalter false
Mit Kommunikationsschnittstelle true
Mit Energiezähler true
Funktion Zugangskontrolle true
Mit Lastmanagement false
Mit Display false
Werkstoff des Gehäuses Kunststoff
Schutzart (IP) IP54
Schlagfestigkeit IK08
Kompatibel mit Apple HomeKit false
Kompatibel mit Google Assistant false
Kompatibel mit Amazon Alexa false
IFTTT-Unterstützung verfügbar false

&lt,b&gt,WALLBOX eMH3&lt,br/&gt,SINGLE EXTENDER+ mit Ladesteckdose&lt,br/&gt,3W2250&lt,/b&gt,&lt,/p&gt &lt,p&gt,&lt,/p&gt,&lt,p&gt,Wand-Ladestation zur Ladung von elektrischen Fahrzeugen nach IEC 61851-1 Mode 3, mit folgenden Funktionen und technischen Eigenschaften:&lt,br/&gt,Eichrechtskonforme Ladestation zur Wandmontage, 3-phasiger Anschluss an das lokale Stromnetz bis Überspannungskategorie III mit 230/400 V, 32 A, 50 Hz für eine maximale Ladeleistung von 22 kW, MCB 32 A bauseits erforderlich.&lt,br/&gt,Mit integrierter Ladesteckdose Typ 2 mit Verriegelung gem. IEC62196-2 zum Anschluss von optional erhältlichem Ladekabel.&lt,/p&gt,&lt,p&gt,&lt,/p&gt,&lt,p&gt,Z gangssteuerung für den Ladebetrieb über RFID-Kartenleser nach Software-Konfiguration.&lt,br/&gt,Kommunikation mit Backend über geeignete Controller-Wallbox. Verbrauchsmessung über integrierten MID-konformen Energiezähler. Steuerung in einer Gruppe mit bis zu 16 Ladepunkten und Lastmanagement durch Controller-Wallbox oder Stand-alone-Betrieb.&lt,br/&gt,Formschönes Gehäuse aus Kunststoff nach Schutzart IP54 in RAL 9005, für die geschützte Installation im Außenbereich und in Innenräumen.&lt,br/&gt,Mit verriegelbarer Tür aus UV-beständigem Kunststoff in RAL 9005 mit Profil-Kante in RAL 9006 für den beschränkten Zugang zur internen Elektronik.&lt,br/&gt,Einrichtung und Parametrisierung über interne RS485-Schnittstelle, Personenschutz durch Welding Detection, internen RCCB Typ A 30 mA und zusätzlich integrierte DC-Fehlerstromerkennung. Anpassung der Ladeleistung durch integrierte Temperaturüberwachung und Phasenstrommessung.&lt,br/&gt,Darstellung des Betriebszustandes und etwaiger Fehlerzustände über LED-Anzeigen auf der Vorderseite.&lt,br/&gt,Gedruckte Bedienungsanleitung, Montage-Set sowie 1 Dreikantschlüssel zur Verriegelung der Tür im Lieferumfang enthalten.&lt,br/&gt,Ausführliche Installationsanleitung als Download erhältlich.&lt,br/&gt,Anschlussfertig montiert und einzelstückgeprüft.&lt,/p&gt,&lt,p&gt,&lt,/p&gt,& t,p&gt,Spannungsversorgung: 230/400 V, 32 A / 50 Hz&lt,br/&gt,Netzanschluss für Zuleitung: bis max. 16 mm² bzw. Kabeldurchmesser = 25 mm²&lt,br/&gt,Vorsicherung: bauseits erforderlich (32 A, C-Charakteristik empfohlen)&lt,br/&gt,Anschlusstechnik: Einzelne Ladesteckdose Typ 2 mit Verriegelung gem. IEC62196-2&lt,br/&gt,Ladeleistung: bis 22 kW&lt,br/&gt,RCCB: FI-Schutzschalter, Typ A, 30 mA&lt,br/&gt,DC-Fehlerstromerkennung: elektronisch, I delta n d.c. = 6 mA&lt,br/&gt,Installationsschütz: 4-polig (Schaltung des Ladevorgangs), 40 A&lt,br/&gt,Welding Detection: Abschaltung des Ladepunktes bei Verschweißen eines Schützkontaktes&lt,br/&gt,Temperaturüberwachung: Gestuftes Absenken des Ladestroms bzw. Abschaltung bei Überhitzung&lt,br/&gt,Ladecontroller: EVCC2 &lt,br/&gt,Anzeige: LEDs für Betriebszustand, Fehler und Ladestatus&lt,br/&gt,Schnittstelle: RS485&lt,br/&gt,Kommunikation: Über Controller&lt,br/&gt,Energiezähler: MID-konform&lt,br/&gt,Eichrechtskonformität: Ja&lt,br/&gt,Schutzklasse: I&lt,br/&gt,Überspannungskategorie: III&lt,br/&gt,Abmessungen (
