Ausführung Anschluss Anlagenseite | 3-phasig |
Anzahl der Ladepunkte | 1 |
Max. Leistung pro Ladepunkt | 22 kW |
Nennanschlussleistung | 22 kW |
Breite | 328 mm |
Höhe | 437 mm |
Tiefe | 170 mm |
Montageart | Wandmontage |
Anzahl der Ladekupplungen Typ 1 | 0 |
Anzahl der Ladekupplungen Typ 1 CCS | 0 |
Anzahl der Ladekupplungen Typ 2 | 1 |
Anzahl der Ladekupplungen Typ 2 CCS | 0 |
Anzahl der Ladesteckdosen Typ 2 | 0 |
Anzahl der Ladekupplungen GB AC | 0 |
Anzahl der Ladekupplungen GB DC | 0 |
Anzahl der Ladesteckdosen GB | 0 |
Anzahl der Ladesteckdosen Typ 3 | 0 |
Anzahl der Ladekupplungen CHAdeMO | 0 |
Anzahl der CEE-Steckdosen | 0 |
Anzahl der Haushaltssteckdosen | 0 |
Länge des Ladekabels | 6,35 m |
Mit Hausanschlusskasten (HAK) | false |
Anzahl der FI-Schalter Typ A | 1 |
Anzahl der FI-Schalter Typ B | 0 |
Mit Leistungsschutzschalter | false |
Mit Kommunikationsschnittstelle | true |
Mit Energiezähler | true |
Funktion Zugangskontrolle | true |
Mit Lastmanagement | false |
Mit Display | false |
Werkstoff des Gehäuses | Kunststoff |
Schutzart (IP) | IP54 |
Schlagfestigkeit | IK08 |
Kompatibel mit Apple HomeKit | false |
Kompatibel mit Google Assistant | false |
Kompatibel mit Amazon Alexa | false |
IFTTT-Unterstützung verfügbar | false |

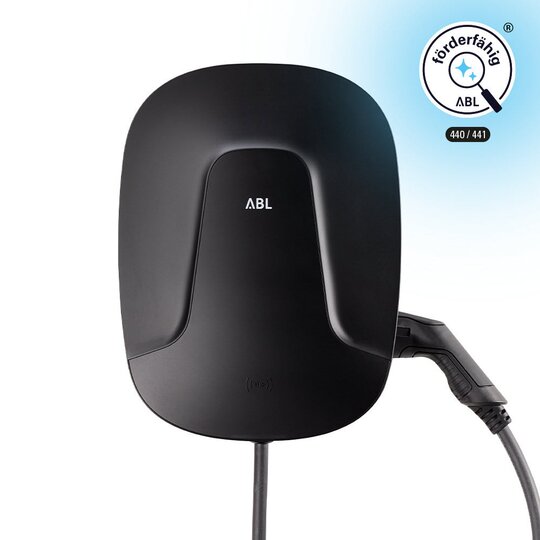

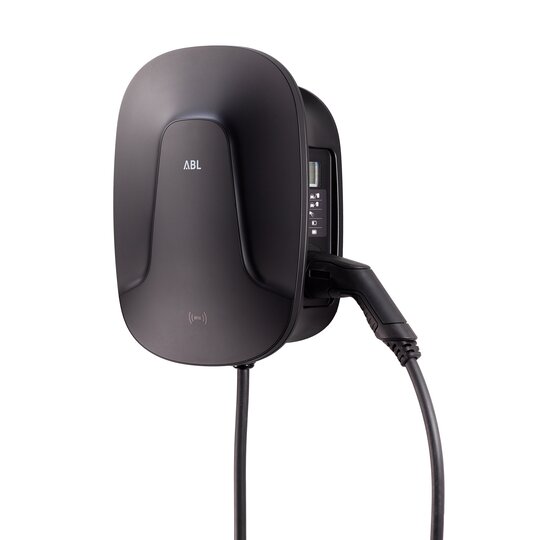

<,b>,WALLBOX eMH2<,br/>,CONTROLLER mit Ladekabel<,br/>,2W2241<,/b>,<,/p>,< p>,<,/p>,<,p>,Wand-Ladestation zur Ladung von elektrischen Fahrzeugen nach IEC 61851-1 Mode 3, mit folgenden Funktionen und technischen Eigenschaften:<,br/>,Ladestation zur Wandmontage, 3-phasiger Anschluss an das lokale Stromnetz bis Überspannungskategorie III mit 230/400 V, 32 A, 50 Hz für eine maximale Ladeleistung von 22 kW, MCB 32 A bauseits erforderlich.<,br/>,Mit integriertem Ladekabel mit Typ 2 Kupplung gem. IEC62196-2.<,/p>,<,p>,<,/p>,<,p>, ugangssteuerung für den Ladebetrieb über RFID-Kartenleser durch ein geeignetes Backend.<,br/>,Kommunikation mit einem Backend über LAN, LTE, OCPP Version 1.6 und 1.5, Transport über SOAP/HTTP oder Websocket/JSON mit oder ohne TLS.<,br/>,Steuerung einer Gruppe mit bis zu 16 Ladepunkten nach Controller/Extender-Prinzip mit Lastmanagement.<,br/>,Formschönes Gehäuse aus Kunststoff nach Schutzart IP54 in RAL 9011, für die geschützte Installation im Außenbereich und in Innenräumen.<,br/>,Mit verriegelbarer Blende aus UV-beständigem, transluzentem Kunststoff für den beschränkten Zugang zur internen Elektronik.<,br/>,Einrichtung und Parametrisierung über interne RS485-Schnittstelle, Personenschutz durch Welding Detection, internen RCCB Typ A 30 mA und zusätzlich integrierte DC-Fehlerstromerkennung. Anpassung der Ladeleistung durch integrierte Temperaturüberwachung und Phasenstrommessung.<,br/>,Darstellung des Betriebszustandes und etwaiger Fehlerzustände über LED-Anzeigen auf der Vorderseite.<,br/>,Gedruckte Bedienungsanleitung, Montage-Set, Bohrschablone sowie 1 Schlüssel zur Verriegelung der Blende im Lieferumfang enthalten. Ausführliche Installationsanleitung als Download erhältlich.<,br/>,Anschlussfertig montiert und einzelstückgeprüft.<,/p>,<,p>,<,/p>,& t,p>,Spannungsversorgung: 230/400 V, 32 A / 50 Hz<,br/>,Netzanschluss für Zuleitung: bis max. 16 mm²<,br/>,Vorsicherung: bauseits erforderlich (32 A, C-Charakteristik empfohlen)<,br/>,Anschlusstechnik: Ladekabel mit Typ 2 Kupplung gem. IEC62196-2, ca. 6,35 m<,br/>,Ladeleistung: bis 22 kW<,br/>,RCCB: FI-Schutzschalter, Typ A, 30 mA<,br/>,DC-Fehlerstromerkennung: elektronisch, I delta n d.c. = 6 mA<,br/>,Installationsschütz: 4-polig (Schaltung des Ladevorgangs), 40 A<,br/>,Welding Detection: Abschaltung des Ladepunktes bei Verschweißen eines Schützkontaktes<,br/>,Temperaturüberwachung: Gestuftes Absenken des Ladestroms bzw. Abschaltung bei Überhitzung<,br/>,Ladecontroller: EVCC3<,br/>,Anzeige: LEDs für Betriebszustand, Fehler und Ladestatus<,br/>,Schnittstelle: RS485<,br/>,Kommunikation: LAN, optional LTE û OCPP 1.6 und 1.5, Transport über SOAP/HTTP oder Websocket/JSON mit oder ohne TLS <,br/>,Energiezähler: MID-konform<,br/>,Schutzklasse: I<,br/>,Überspannungskategorie: III<,br/>,Abmessungen (netto): 437 x 328 x 170 mm (H x B x T)<,br/>,Abmessungen (brutto): 740 x 380 x 217 mm (H x
