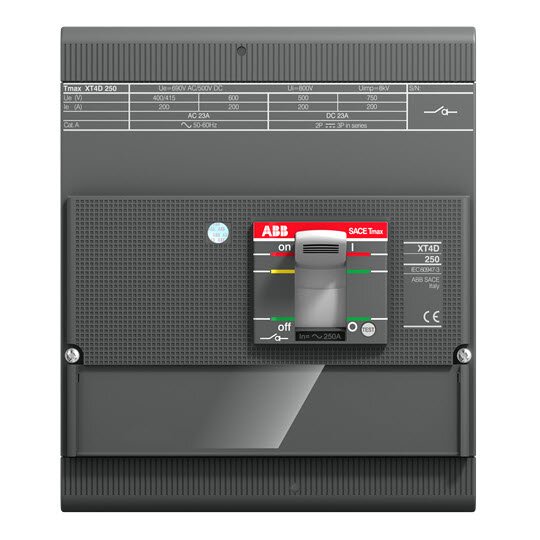

ABB XT4D 250 4p F F Komp. Lasttrenns. Tmax m.Vorders. Anschl. 1SDA068213R0001
1 Stück

Ihr Nettopreis
Art.-Nr.
2779814
EAN
8015644021092
Hersteller-Nr.
1SDA068213R1
DEHA.-Nr.
4291710
eClass.-Nr.
27371403
Zolltarif-Nr.
85362090
Ausführung als Hauptschalter true
Ausführung als Wartungs-/Reparaturschalter false
Ausführung als Sicherheitsschalter false
Ausführung als NOT-AUS-Einrichtung false
Ausführung als Wendeschalter false
Max. Bemessungsbetriebsspannung Ue bei AC 690 V
Bemessungsbetriebsspannung 0 - 690 V
Bemessungsdauerstrom Iu 250 A
Bemessungsdauerstrom bei AC-21, 400 V 250 A
Bemessungsbetriebsleistung bei AC-3, 400 V 110 kW
Bemessungskurzzeitstromfestigkeit Icw 3,6 kA
Bemessungsbetriebsleistung bei AC-23, 400 V 110 kW
Polzahl 4
Anzahl der Hilfskontakte als Öffner 0
Anzahl der Hilfskontakte als Schließer 0
Anzahl der Hilfskontakte als Wechsler 0
Motorantrieb optional true
Motorantrieb integriert false
Spannungsauslöser optional false
Gerätebauart Einbaugerät Festeinbautechnik
Geeignet für Bodenbefestigung false
Geeignet für Frontbefestigung 4-Loch false
Geeignet für Frontbefestigung Zentral false
Geeignet für Verteilereinbau true
Geeignet für Zwischenbau false
Farbe des Betätigungselements weiß
Ausführung des Betätigungselements Knebel
Verriegelbar true
Anschlussart Hauptstromkreis Bolzenanschluss
Schutzart (IP), frontseitig IP20
Schutzart (NEMA) 1
Breite 140 mm
Höhe 160 mm
Tiefe 82,5 mm

Kompaktleistungsschalter für Anlagenschutz gemäß EN 60947-2 (DIN VDE 0660, Teil 101),Kompaktlasttrennschalter gemäß EN 60947-3 (DIN VDE 0660, Teil 107).Die Kompaktleistungs- / Lasttrennschalter Tmax XT entsprechen den unterschiedlichen Anlagenanforderungen von Gleich- und Wechselstromnetzen. Tmax XT mit thermomagnetischen- oder elektronischen Auslösern sind einsetzbar zum Schutz von Energieverteilungen, Kabeln, Generatoren und Motoren. Viele dieser Leistungsschalter können auch in Kommunikationssystemen benutzt werden. Umfangreiche Anschlussumbausätze, mechanisches und elektrisches Zubehör sowie Versionsumbausätze (steckbar / ausfahrbar) stehen zur Verfügung. Verschiedene Feldbus und IP Kommunikationsprotokolle können zum Einsatz kommen. Der Installationsprozess wird, dank der Bluetooth- und Ekip-Konnektivität für mobile Geräte, vereinfacht. Die in die SACE Tmax XT-Serie integrierte Konnektivität verknüpft Smartphones, Tablets und PCs in Echtzeit mit Datenanalysetools auf der ABB AbilityTM Cloud-Plattform.Normen: IEC60947-2Anschlussart: BolzenAnzahl Pole: 4Bemessungsbetriebsspannung: 690 V AC, 750 V DCBemessungsdauerstrom: 250 ABemessungsfrequenz: 50 / 60 HzBemessungsisolationsspannung: 800 VBemessungskurzzeitstromfestigkeit: (für 1 s) 3,6 kABemessungsstoßspannungsfestigkeit: 8 kVVerlustleistung: bei Bemessungsbedingungen pro Pol 16,4 WVersion: F

Anschlussbild

Download (Stand: 10.01.2025)

DOC CE-Erklärung

Download (Stand: 10.01.2025)

Deeplink Produktseite

Download (Stand: 10.01.2025)

EPD-Erklärung

Download (Stand: 10.01.2025)

EPD-Erklärung

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Montageanleitung

Download (Stand: 10.01.2025)

Produktdatenblatt

Download (Stand: 10.01.2025)

REACH-Erklärung

Download (Stand: 10.01.2025)

RoHS-Erklärung

Download (Stand: 10.01.2025)
