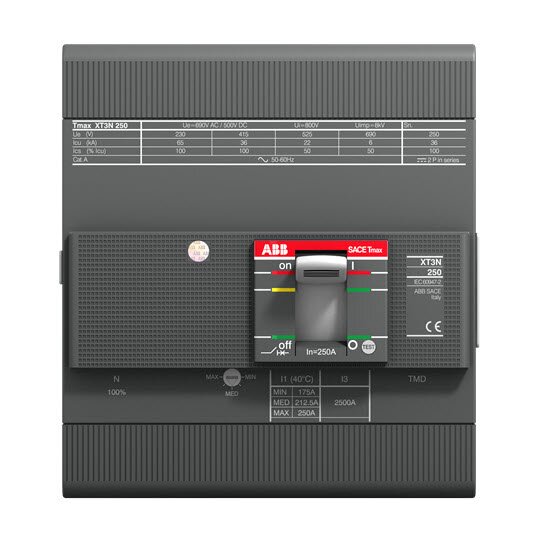

ABB XT3N 250 TMG 160-480 4p F F InN=100% 80 Komp. Leistungss. 1SDA068262R0001

Bemessungsdauerstrom Iu	250 A
Bemessungsspannung	690 - 690 V
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz	36 kA
Überlastauslöser Stromeinstellung	112 - 112 A
Einstellbereich des unverzögerten Kurzschlussauslösers	480 - 480 A
Verlustleistung	7,9 W
Gerätebauart	Einbaugerät Festeinbautechnik
Integrierter Erdschlussschutz	false
Anschlussart Hauptstromkreis	Bolzenanschluss
Geeignet für Hutschienenmontage	false
Hutschienenmontage optional	false
Anzahl der Hilfskontakte als Öffner	0
Anzahl der Hilfskontakte als Schließer	0
Anzahl der Hilfskontakte als Wechsler	0
Mit Ausgelöstmelder	false
Mit integriertem Unterspannungsauslöser	false
Polzahl	4
Position des Anschlusses für Hauptstromkreis	vorne
Ausführung des Betätigungselements	Knebel
Komplettgerät mit Schutzeinheit	true
Motorantrieb integriert	false
Motorantrieb optional	true
Schutzart (IP)	IP20
