ABB VEM4 VEM4 Mech./Elektrischer Verriegelungssat
1 Stück

Listenpreis
Art.-Nr.
2779566
EAN
3471523130616
Hersteller-Nr.
1SBN030111R1000
DEHA.-Nr.
3441952
eClass.-Nr.
27371303
Zolltarif-Nr.
85389099
Hilfskontakte anbaubar false
Anzahl der Kontakte als Öffner 2
Anzahl der Kontakte als Schließer 0

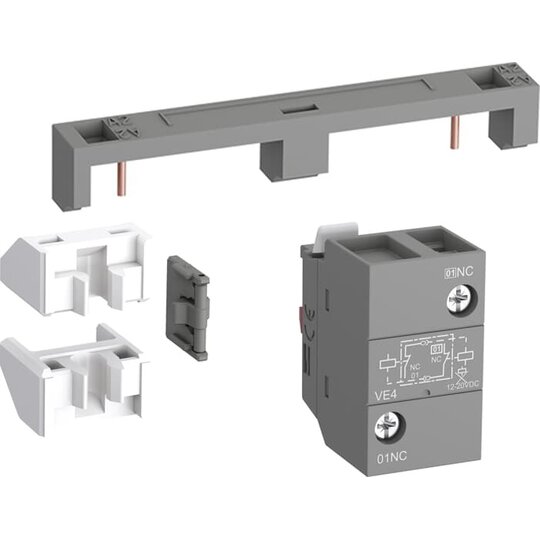

Elektrisch- mechanische Verriegelung VEM4 für die Verriegelung zweier AF-Schütze.Der VEM4-Satz beinhaltet eine VM4 mechanische Verriegelungseinheit mit 2 Befestigungsklipps (BB4) und einen VE4 elektrischen Verriegelungssatz mit A2-A2-Verbindung.Das Befestigen des elektrischen Verriegelungssatzes an der Vorderseite des Schützes verbindet die beiden eingebauten Öffner-Verriegelungskontakte mit den beiden Spulen. Der VE4 Block muss mit einer A2-A2-Verbindung verwendet werden, um den elektrischen Schaltplan zu berücksichtigen.Normen: IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1, CSA C22.2 No. 60947-1-13, CSA C22.2 No. 60947-4-1Anschlussart: SchraubklemmeAnschlussmöglichkeit-Hilfsstromkreis flexibel mit Aderendhülse 1/2x 0,75 ... 2,5 mm², flexibel mit isolierter Aderendhülse 2x 0,75 ... 1,5 mm² / 1x 0,75 ... 2,5 mm², starr massiv 1/2x 1 ... 2,5 mm², starr mehrdrähtig 1/2x 1 ... 2,5 mm²Anzahl Pole: 2Anzahl Hilfskontakte Öffner: 2Anzahl Hilfskontakte Schließer: 0Bemessungsisolationsspannung: gemäß IEC 60947-5-1 690 VBemessungsstoßspannungsfestigkeit: 6 kVGeeignet für: AF09, AF09Z, AF12, AF12Z, AF16, AF16Z, AF26, AF26Z, AF30, AF30Z, AF38, AF38Z, AFC09, AFC12, AFC16, AFC26, AFC30, AFC38, AF09B, AF09ZB, AF12B, AF12ZB, AF16B, AF16ZB, AF26B, AF26ZB, AF30B, AF30ZB, AF38B, AF38ZB

DOC CE-Erklärung

Download (Stand: 14.12.2024)

Deeplink Produktseite

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Produktdatenblatt

Download (Stand: 14.12.2024)

REACH-Erklärung

Download (Stand: 14.12.2024)

RoHS-Erklärung

Download (Stand: 14.12.2024)
