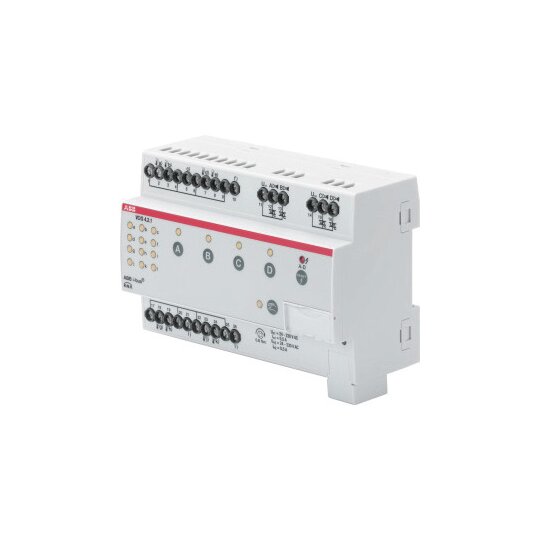

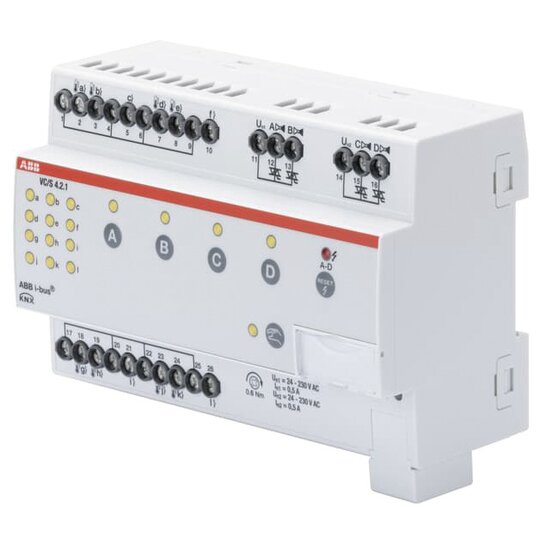

ABB VC/S4.2.1 Ventilantriebs-Ctrl 4-f,mB 2CDG110217R0011
1 Stück

Für die Regelung von wasserbasierten Heiz- und Kühlanwendungen, wie Fußbodenheizung,Heizkörper oder Kühldecken. 4 unabhängige Kanäle.Jeder Kanal mit eigenem Raumtemperaturregler, 3 Eingängen undeinem Ventilantriebsausgang (24...230 V AC).- Gerätediagnose über eine kostenlose PC-Software- Anzeige des Zustands der Ein- und Ausgänge über LED auf dem Gerät- Tasten auf dem Gerät zur Bedienung der Ausgänge- Gerät wird über KNX versorgt und benötigt keine zusätzliche Stromversorgung- Integrierter Regler für die Raumtemperaturregelung je Kanal- 3 Eingänge zur Raum-Zustandserfassung(Temperaturwiderstand, Fensterkontakt, Taupunktsensor, Binärsignal) je Kanal- Anschlussmöglichkeit für analoges RaumbediengerätFunktionen des Anwendungsprogramms:- Anwendungsbezogene Konfiguration und Auswahl des Reglers- Verwendung mit integriertem Regler oder als reiner Aktor- Regler zur Ansteuerung von Heiz- und Kühlanwendungen mit Grund- und Zusatzstufe- Zwangsführung der Ausgänge- Überwachung der Eingangswerte- Direkte Verwendung angeschlossener Sensoren für die Raumtemperaturregelung- Freie Einstellung des Reglers möglich- Überlast/Kurzschlussmeldung je Ausgang- Wirkungsweise des Stellantriebs (stromlos geöffnet/geschlossen) einstellbar- Integrierter Temperatur Sollwertmanager- Automatische VentilspülungTechnische Daten:Eingänge: 3 unabhängige Eingänge je Kanal, 12 gesamtAbfragestrom: 1 mAUnterstützte Temperatursensoren: PT100, PT1000, NTC (10k und 20k),KTY (div. Typen), NI 1000Ausgänge: 1 Halbleiterausgang je Kanal, 4 gesamtAusgangsspannung: 24...230 V AC, 50/60 HzNennstrom je Ausgangspaar: 0,5 AAnzeigeelemente:1 LED je Eingang zur Statusanzeige1 LED je Ausgang zur Statusanzeige1 Störungs-LED zur Anzeige von Ausgangsfehler1 LED zur Anzeige Status manuelle BedienungManuelle Bedienung:Je Ausgang 1 Taste zur Übersteuerung des Ventils1 Taste zum Rücksetzen von Störungen1 Taste zum Aktivieren/Deaktivieren der manuellen BedienungAnschlüsse: Schraubklemme Kombikopf0,2...6 mm² eindrähtig0,2...4 mm² feindrähtigKNX: Schraubenlose BusanschlussklemmeGehäusematerial: Kunststoff, halogenfrei Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715ohne Werkzeug, Entnahme aus VerbundDas Produkt kann in jeder Einbaulagebetrieben werden.Umgebungstemperatur: -5 °C...+45 °CBreite: 8 TE à 17,5 mmAbmessungen (H x B x T): 90 x 140 x 63,5 mmBaureihe: Valve Drive ActuatorsUnterstützte Bussysteme: KNX (TP)Anzahl digitaler Eingänge: 12Anzahl Eingänge: Analog (0 ... 10 V / 4 ... 20 mA) 12Anzahl Ausgänge: 4Montageart: DIN-SchieneSchutzart: IP20Breite in Teilungseinheiten: 8
