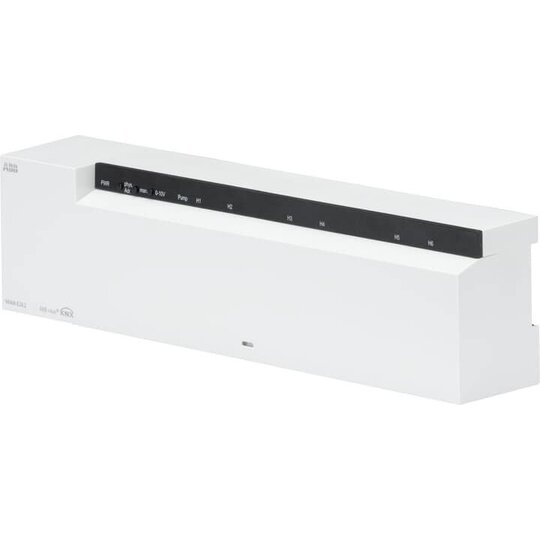

ABB VAA/A6.24.2 2CDG120061R0011
1 Stück

Fußbodenheizungs-Controller, 6-fach, APGerät zur Ansteuerung und Regelung von 24 V (DC) thermoelektrischen oder 0 û 10 VStellantrieben. Geeignet zur Montage im Heizkreisverteiler, wobei die verwendeten Triacsein geräuschloses Schalten ermöglichen. Zusätzlich integriertes Relais zum Schaltender Heizkreispumpe.- Ansteuerung von 6 unabhängigen Heiz-/Kühlkreisen- Ansteuerung zweier thermoelektrischer Ventilstellantriebe (24 V DC) je Kanal- Oder Ansteuerung eines analogen (0-10 V DC) Ventilstellantriebs je Kanal- Versorgung der thermoelektrischen Stellantriebe aus integriertem Netzteil- 24 V DC Spannungsausgang zur Versorgung kontinuierlicher (0 û 10 V) Stellantriebe- Integrierter Regler für die Raumtemperaturregelung- Schalten von zwei Heiz-/Kühlkreispumpen abhängig von der Aktivität der Kanäle- Ein integriertes Relais zum Schalten der Heiz-/Kühlkreispumpe integriert- Schalten der zweiten Heizkreispumpe über ObjektFunktionen des Anwendungsprogramms:Die folgenden Einstellungen sind je Kanal möglich- Verwendung als Aktor oder mit integriertem Regler- Im Aktormodus schaltende oder stetige Ansteuerung möglich- Sommerbetrieb zur Abschaltung des Ausgangs- Überwachung der Stellgröße- Zwangsbetrieb- Ventilschutzprogramm- Begrenzung der Stellgröße- Zuordnung zu Heizkreispumpe- Einstellung der Regelparameter- Notprogramm (bei Ausfall Stellgröße/Sollwert)- Ermittlung der maximalen stetigen Stellgröße (Kesselsteuerung)Technische Daten:Versorgungsspannung 230 û 240 V AC, 50 û 60 HzVentilausgänge 6 Halbleiter-/AnalogausgängeAusgangsspannung 24 V DC 0 û 10 V DC (pro Kanal 2 Stellantriebe)Schaltausgang Pumpe 1 Relaisausgang 5 A, 240 V ACAusgabe Netzteil 24 V DC, 1,4 A max.Anschlüsse Steck-/Klemmanschlüsse 0,2 û 1,5 mm²Anschluss KNX steckbare SchraubklemmeSchutzart IP 20, DIN EN 60529Montage Direkt auf Wand oder Tragschiene im HeizkreisverteilerUmgebungstemperatur - 5 à + 50 °CAbmessungen (H x B x T): 76 x 290 x 52 mmBaureihe: Valve Drive ActuatorsUnterstützte Bussysteme: KNX (TP)Anzahl Ausgänge: 6Hilfsspannung AC/DC: 230 V ACMontageart: DIN-SchieneSchutzart: IP20
