Bussystem KNX | true |
Bussystem KNX-Funk | false |
Bussystem Funkbus | false |
Bussystem LON | false |
Bussystem Powernet | false |
Andere Bussysteme | ohne |
Fernbedienung möglich | false |
Ethernet | false |
Montageart | Unterputz |
Mit Busankopplung | false |
LED ansteuern | false |
Mit LED-Anzeige | false |
Vor Ort-/Handbedienung | false |
Anzahl der Eingangskanäle | 2 |
Anzahl der Eingänge | 2 |
Geeignet für C-Last | false |
Anzahl der Ausgangskanäle | 2 |
Max. Anzahl der Schaltausgänge | 2 |
Max. Anzahl der Jalousieausgänge | 0 |
Ausgangsleistung | 0,01 VA |
Funktion Schalten | false |
Bemessungsstrom | 0,01 A |
Externe Abfragespannung notwendig | true |
Verschiedene Phasen anschließbar | true |
Stromart | DC |
Schutzart (IP) | IP20 |

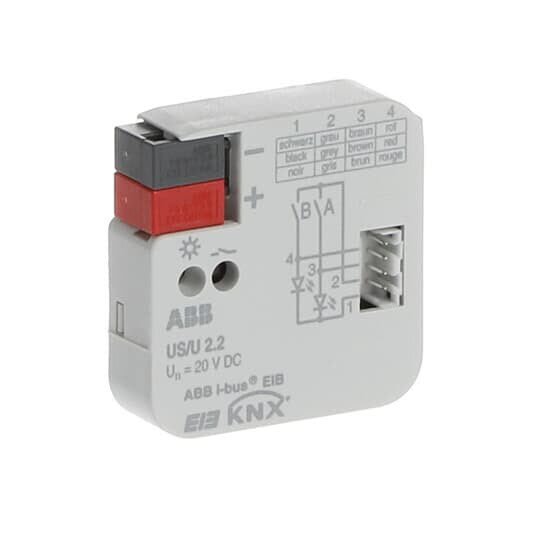

Die Universal-Schnittstelle hat 2 Kanäle. Diese können mit Hilfe der ETS als Eingang oder Ausgang parametriert werden. Konventionelle Taster, Hilfskontakte, Leuchtdioden und das elektronische Relais ER/U 1.1 können an den Anschlussleitungen angeschlossen werden. Diese können bis 10 m verlängert werden. Die Kontaktabfragespannung und die Speisespannung für die LEDs werden vom Gerät zur Verfügung gestellt, die Vorwiderstände für die LEDs sind integriert.Geräte-Verbindungsdose 60 mm Funktionen des Anwendungsprogramms: - Reaktion auf Schaltflanke- Schalt-/Dimm-Befehle senden- Jalousien ansteuern- Lichtszenen steuern und speichern- Senden von beliebigen Werten, z.B. Temperaturwert- PWM-Signale für Heizungssteuerung erzeugen- Schalten und Dimmen von Beleuchtung (auch 1-Taster- Bedienung)- Bedienung von Jalousien und Rollläden (auch 1-Taster- Bedienung)- Steuerung und Speicherung von Lichtszenen- Bedienung von unterschiedlichen Verbrauchern durch mehrfaches Betätigen- Zählen von Impulsen und Betätigungen- Auslesen von technischen Kontakten Ein-/Ausgänge: 2, separat parametrierbarEingang:- Abfragespannung: 20 V Impulse- Eingangsstrom: 0,5 mAAusgang:- Ausgangsspannung: 3,3 - 5 VDC- Ausgangsstrom: max. 2 mA, über Vorwiderstand begrenzt - Anschlüsse: - Ein-/Ausgänge 4 Leitungen ca. 30 cm lang, steckbar, verlängerbar auf max. 10 m - Busanschluss: Busanschlussklemme- Gehäusematerial: - Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, EN 60 529max. Abmessungen (H x B x T) 39 x 40 x 12 mm Liefern montieren inkl. Zubehör: Inbetriebnahme:Baureihe: Universal InterfacesUnterstützte Bussysteme: KNX (TP)Montageart: UnterputzmontageSchutzart: IP20
