| Bussystem KNX |
true |
| Bussystem KNX-Funk |
false |
| Bussystem Funkbus |
false |
| Bussystem LON |
false |
| Bussystem Powernet |
false |
| Andere Bussysteme |
ohne |
| Montageart |
Unterputz |
| Mit Busankopplung |
true |
| LED ansteuern |
true |
| Mit LED-Anzeige |
false |
| Max. Anzahl der Schaltausgänge |
12 |
| Externe Abfragespannung notwendig |
true |
| Verschiedene Phasen anschließbar |
true |
| Stromart |
DC |
| Schutzart (IP) |
IP20 |

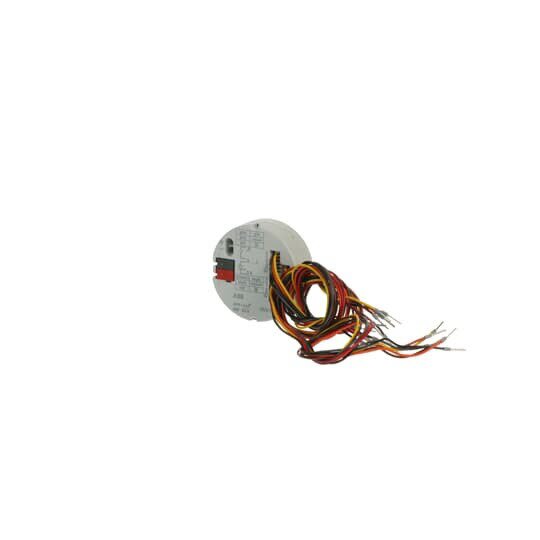

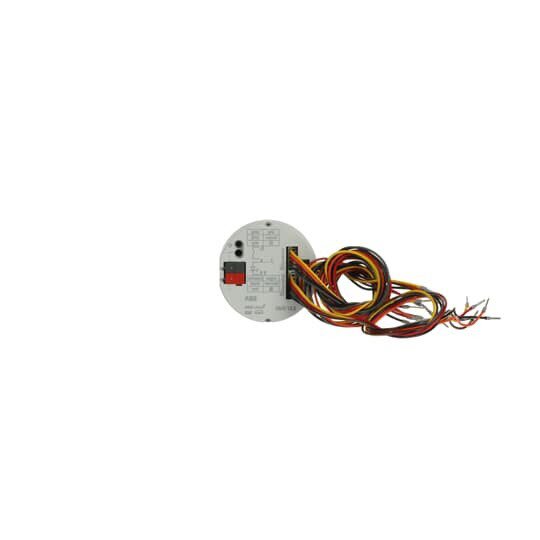

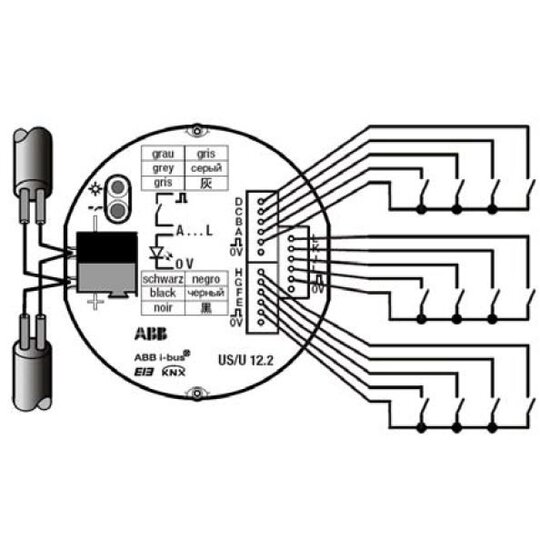

Gerät mit 12 Kanälen zum Anschluss von konventionellen Tastern, potenzialfreien Kontakten oder Leuchtdioden. - Steckbare Anschlussleitungen, - Gerät stellt Kontaktabfragespannung für die Kontakte und die Speisespannung für LEDs zur Verfügung- Jeder Kanal kann wahlweise als Ein- oder Ausgang betrieben werden (einzel in den Parametern einstellbar) - Vorwiderstände für Leuchtdioden im Gerät integriert- Versorgung der Leuchtdioden ausschließlich aus der Busspannung- Montage in eine Geräte-Verbindungsdose 60 mm Funktionen des Anwendungsprogramms: - Reaktion auf Schaltflanke- Schalt-/Dimm-Befehle senden- Jalousien ansteuern- Lichtszenen steuern und speichern- Senden von beliebigen Werten, z.B. Temperaturwert- PWM-Signale für Heizungssteuerung erzeugen- Schalten und Dimmen von Beleuchtung (auch 1-Taster- Bedienung)- Bedienung von Jalousien und Rollläden (auch 1-Taster- Bedienung)- Steuerung und Speicherung von Lichtszenen- Bedienung von unterschiedlichen Verbrauchern durch mehrfaches Betätigen- Zählen von Impulsen und Betätigungen- Auslesen von technischen Kontakten Ein-/Ausgänge: 12, separat parametrierbarEingang:- Abfragespannung: 20 V Impulse- Eingangsstrom: 0,5 mAAusgang:- Ausgangsspannung: 3,3 - 5 VDC- Ausgangsstrom: max. 2 mA, über Vorwiderstand begrenzt - Anschlüsse: - Ein-/Ausgänge 3x6 Leitungen ca. 30 cm lang, steckbar, verlängerbar auf max. 10 m - Busanschluss: Busanschlussklemme- Gehäusematerial: - Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94- Schutzart: IP 20, EN 60 529max. Abmessungen (H x B x T) 54 x 52 x 19 mm Liefern montieren inkl. Zubehör: Inbetriebnahme:Baureihe: Universal InterfacesUnterstützte Bussysteme: KNX (TP)Maximale Anzahl Schaltausgänge: 12Montageart: UnterputzmontageSchutzart: IP20
