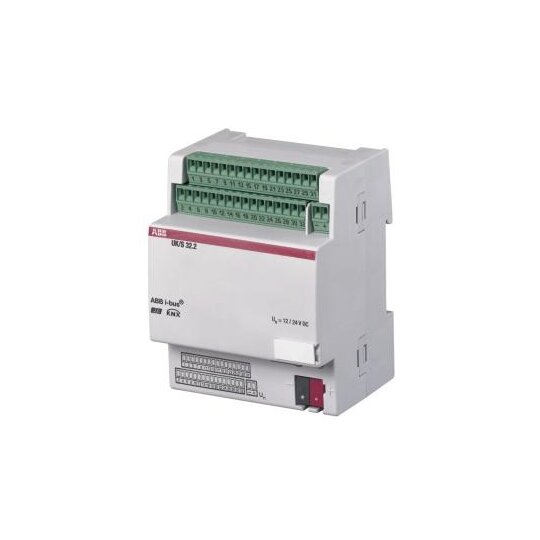

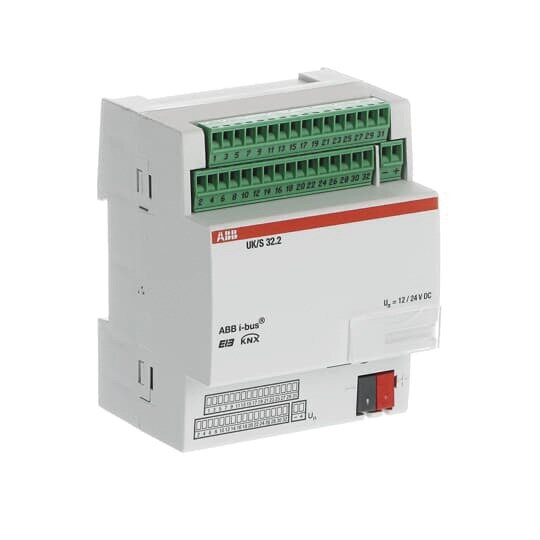

ABB UK/S32.2 Universal E/A-Konz. 32F, REG
1 Stück

Ihr Nettopreis
Art.-Nr.
3070026
EAN
4016779655774
Hersteller-Nr.
2CDG110071R0011
DEHA.-Nr.
2723374
eClass.-Nr.
27143145
Zolltarif-Nr.
85389091
Bussystem KNX true
Bussystem KNX-Funk false
Bussystem Funkbus false
Bussystem LON false
Bussystem Powernet false
Andere Bussysteme ohne
Fernbedienung möglich true
Ethernet false
Montageart REG
Breite in Teilungseinheiten 4
Mit Busankopplung false
LED ansteuern true
Mit LED-Anzeige true
Vor Ort-/Handbedienung false
Anzahl der Eingangskanäle 32
Anzahl der Schalteingänge 32
Anzahl der Eingänge 32
Max. Schaltstrom 0,08 A
Schaltstrom ohmsch 0,08 A
Max. Schaltleistung 2 VA
Eingangsspannung 10 - 230 V
Geeignet für C-Last false
Anzahl der Ausgangskanäle 32
Max. Anzahl der Schaltausgänge 32
Max. Anzahl der Jalousieausgänge 0
Ausgangsleistung 1,92 VA
Funktion Schalten true
Bemessungsstrom 0,08 A
Bemessungsbetriebsspannung 12 - 24 V
Externe Abfragespannung notwendig false
Verschiedene Phasen anschließbar false
Stromart DC
Schutzart (IP) IP20

Der Universal E/A-Konzentrator dient zum Anschluss von Tastern oder Signallampen, z.B. in einem Bedien- und Anzeigetableau. Er verfügt über 32 Kanäle, die einzeln als Ein- oder Ausgänge parametrierbar sind. Benötigt externe 12 oder 24 V DC-Hilfsspannung.: KNXrten, z.B. Temperaturwert- Steuerung und Speicherung von Lichtszenen- Blinken der Signallampen- Prioritätsfunktion zum Übersteuern des Ausgangssignals - Hilfsspannung: 12/24 V DC- Ein-/Ausgänge: 32- Zulässige Leitungslänge: 10 m- Anschluss über steckbare Schraubklemmen- Eingang - Abfragespannung, Nennwert12/24 V DC- Ausgang - max. Ausgangsstrom pro Ausgang: 80 mA- Busanschluss: Schraubenlose Busanschlussklemme- Das Produkt kann in jeder Einbaulage betrieben werden- Gehäusematerial: - Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94- Schutzart IP 20, DIN EN 60 529- Montage auf Tragschiene 35 mm, DIN EN 60 715- Breite: 4 TE (72mm)Baureihe: Gateways and Display I/O&apos,sUnterstützte Bussysteme: KNX (TP)Anzahl Eingangskanäle: 32Anzahl Ausgangskanäle: 32Maximale Anzahl Schaltausgänge: 32Maximaler Schaltstrom: 0,08 AHilfsspannung AC/DC: 10 ... 30 V DCMontageart: DIN-SchieneSchutzart: IP20Breite in Teilungseinheiten: 4

Anschlussbild

Download (Stand: 18.01.2025)

Deeplink Produktseite

Download (Stand: 18.01.2025)

Maßzeichnung

Download (Stand: 18.01.2025)

Montageanleitung

Download (Stand: 18.01.2025)

Produktdatenblatt

Download (Stand: 18.01.2025)

REACH-Erklärung

Download (Stand: 18.01.2025)

RoHS-Erklärung

Download (Stand: 18.01.2025)
