| Bemessungssteuerspeisespannung Us bei AC 50 Hz |
24 - 24 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz |
24 - 24 V |
| Spannungsart zur Betätigung |
AC |
| Anzahl der Öffner als Hauptkontakte |
0 |
| Anzahl der Schließer als Hauptkontakte |
3 |
| Anschlussart Hauptstromkreis |
sonstige |
| Betriebsspannung bei AC 50 Hz |
1000 - 1000 V |
| Betriebsspannung bei AC 60 Hz |
1000 - 1000 V |
| Bemessungsblindleistung bei 400 V, 50 Hz |
80 kvar |
| Bemessungsblindleistung bei 400 V, 60 Hz |
80 kvar |
| Anzahl der Hilfskontakte als Öffner |
0 |
| Anzahl der Hilfskontakte als Schließer |
0 |
| Breite |
90 mm |
| Höhe |
170 mm |
| Tiefe |
155,6 mm |

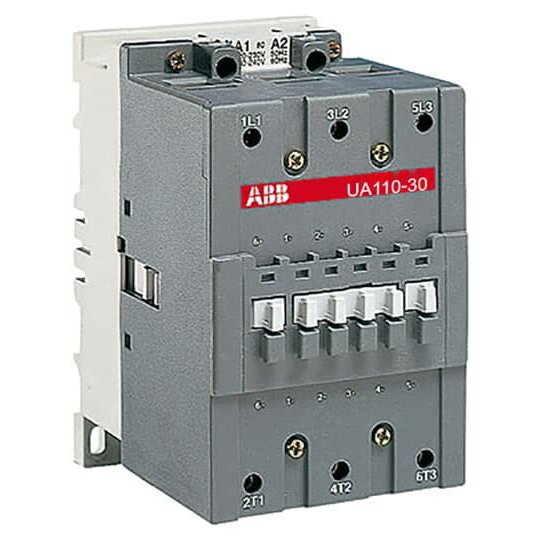

Schütze der Baureihe UA16..-RA bis UA110.. -RA von 12,5 bis 80 kVAR AC-6b (400 V) schalten Kondensatorlasten gemäß IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.Sie schalten Spitzenströme deren Wert das 100-fache des effektiven Nennstromes weit überschreitet. UA..RA Schütze sind wechselstrombetätigt und mit einem speziellen frontseitig aufgerasteten Block ausgestattet sind, der das Zuschalten von 3 Dämpfungsvorwiderständen in Reihe in den Stromkreis gewährleistet. Als Zubehörteile sind rechts- und linksseitig montierbare 2-polige Hilfsschalter und Löschglieder erhältlich. Alle Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-4-1 Anhang F ausgeführt. Einschalten der Hauptpole zu begrenzen. Durch den Einsatz von Widerständen kann die höchste Stromspitze des Kondensators beim Einschalten unabhängig von ihrer Höhe gedämpft werden. Die 3-poligen Schütze der Baureihe UA...RA sind in Blockbauweise ausgeführt. - Hauptpole: 3 Hauptpole - Steuerstromkreis: Wechselstrombetätigt mit laminiertem Magnetkreis
