Einstellbarer Strombereich | 65 - 78 A |
Max. Bemessungsbetriebsspannung Ue | 690 V |
Montageart | Direktanbau |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Hilfskontakte als Öffner | 1 |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Wechsler | 1 |
Auslöseklasse | CLASS 10 |
Reset-Funktion Eingang | false |
Reset-Funktion automatisch | true |
Reset-Funktion Taster | true |

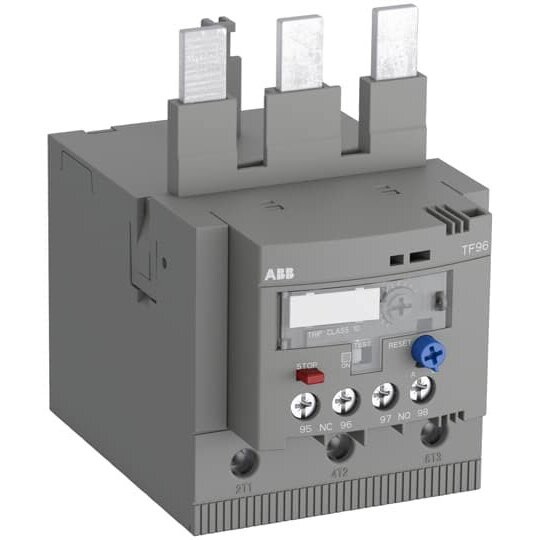

Elektromechanische Motorschutzgeräte TF96 bieten thermischen Schutz der angeschlossenen Motoren für Ströme bis zu 96 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.TF96 werden an Schütze AF80-AF96 angebaut, können aber auch separat mit Hilfe eines Einzelaufstell-Sets auf eine DIN-Schiene montiert werden.Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz kann dadurch abgeschaltet werden. Die Relais sind sowohl für ein- als auch dreiphasige Anwendungen geeignet. Sie erlauben manuelles oder automatisches Rücksetzen, verfügen über Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. TF96 haben eine plombierbare Abdeckung und besitzen eine ATEX-Zulassung. Zubehör wie Rückstell-Taster und Dahtrücksteller ergänzen das Sortiment.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Abisolierlänge: Hilfsstromkreis 9 mm, Hauptstromkreis 20 mmAnzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Auslöseklasse: 10Bemessungsbetriebsspannung: Hilfsstromkreis 600 V AC/DC, Hauptstromkreis 690 V AC / 440 V DCBemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DC, Hauptstromkreis 50 Hz / 60 HzBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kV, Hauptstromkreis 8 kVEinstellbereich: 65 ... 78 AGeeignet für: AF80, AF96
Art.-Nr.
2775040
