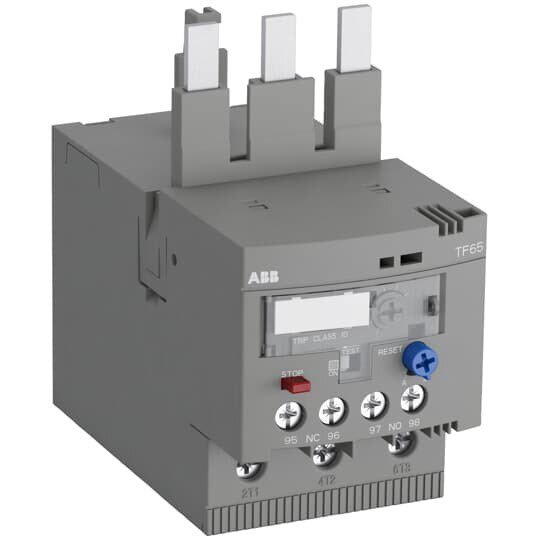

ABB TF65-40 Thermisches Überlastrelais Auslösekl.10, 30-40A 1SAZ811201R1003
1 Stück

Listenpreis
Art.-Nr.
2775035
EAN
4013614482939
Hersteller-Nr.
1SAZ811201R1003
DEHA.-Nr.
4415650
eClass.-Nr.
27371501
Zolltarif-Nr.
85364900
Einstellbarer Strombereich 30 - 40 A
Max. Bemessungsbetriebsspannung Ue 690 V
Montageart Direktanbau
Anschlussart Hauptstromkreis Schraubanschluss
Anzahl der Hilfskontakte als Öffner 1
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Wechsler 1
Auslöseklasse CLASS 10
Reset-Funktion Eingang false
Reset-Funktion automatisch true
Reset-Funktion Taster true

Elektromechanische Motorschutzgeräte TF65 bieten thermischen Schutz der angeschlossenen Motoren für Ströme bis zu 67 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.TF65 werden an Schütze AF40-AF65 angebaut, können aber auch separat mit Hilfe eines Einzelaufstell-Sets auf eine DIN-Schiene montiert werden.Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz kann dadurch abgeschaltet werden. Die Relais sind sowohl für ein- als auch dreiphasige Anwendungen geeignet. Sie erlauben manuelles oder automatisches Rücksetzen, verfügen über Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. TF65 haben eine plombierbare Abdeckung und besitzen eine ATEX-Zulassung.Als Zubehör sind Rückstell-Taster und Drahtrücksteller erhältlich.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Abisolierlänge: Hilfsstromkreis 9 mm, Hauptstromkreis 17 mmAnzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Auslöseklasse: 10Bemessungsbetriebsspannung: Hilfsstromkreis 600 V AC/DC, Hauptstromkreis 690 V AC / 440 V DCBemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DC, Hauptstromkreis 50 Hz / 60 HzBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kV, Hauptstromkreis 8 kVEinstellbereich: 30 ... 40 AGeeignet für: AF40, AF52, AF65
