Einstellbarer Strombereich | 2.3 - 3.1 A |
Max. Bemessungsbetriebsspannung Ue | 690 V |
Montageart | Direktanbau |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Hilfskontakte als Öffner | 1 |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Wechsler | 1 |
Auslöseklasse | CLASS 10 |
Reset-Funktion Eingang | false |
Reset-Funktion automatisch | true |
Reset-Funktion Taster | true |

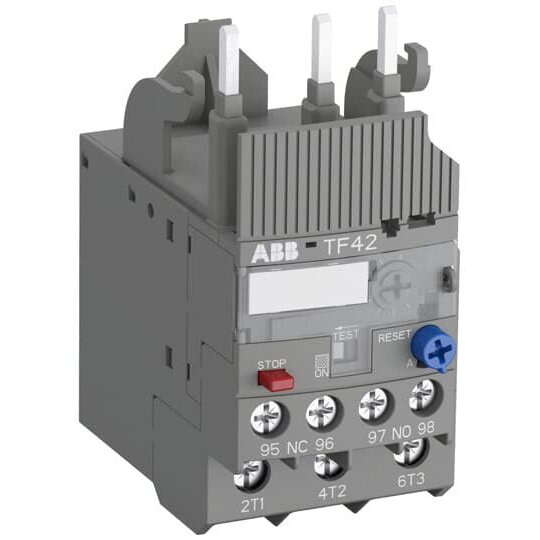

Elektromechanische Motorschutzgeräte TF42 bieten thermischen Schutz der angeschlossenen Motoren für Ströme bis zu 38 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.TF42 werden an Schütze AF09-AF38 angebaut, können aber auch separat mit Hilfe eines Einzelaufstell-Sets auf eine DIN-Schiene montiert werden.Bei Überschreitung des eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz kann dadurch abgeschaltet werden. Die Relais sind sowohl für ein- als auch für dreiphasige Anwendungen geeignet. Sie erlauben manuelles oder automatisches Rücksetzen, verfügen über Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. TF42 haben eine plombierbare Abdeckung und besitzen eine ATEX-Zulassung.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Abisolierlänge: Hilfsstromkreis 9 mm, Hauptstromkreis 12 mmAnzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Auslöseklasse: 10Bemessungsbetriebsspannung: Hilfsstromkreis 600 V AC/DC, Hauptstromkreis 690 V AC / 600 V DCBemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DC, Hauptstromkreis 50 Hz / 60 HzBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kV, Hauptstromkreis 6 kVEinstellbereich: 2,3 ... 3,1 AGeeignet für: AF09, AF12, AF16, AF26, AF30, AF38
