Einstellbarer Strombereich | 80 - 110 A |
Max. Bemessungsbetriebsspannung Ue | 690 V |
Montageart | Direktanbau |
Anschlussart Hauptstromkreis | Schraubanschluss |
Anzahl der Hilfskontakte als Öffner | 1 |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Wechsler | 1 |
Auslöseklasse | CLASS 10 A |
Reset-Funktion Eingang | false |
Reset-Funktion automatisch | true |
Reset-Funktion Taster | true |

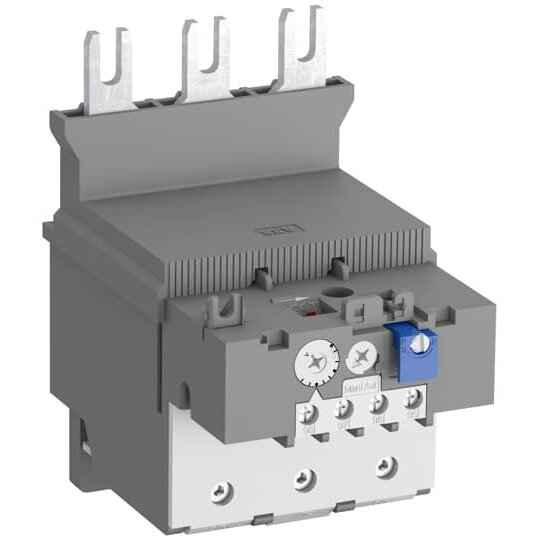

Elektromechanische Motorschutzgeräte TF140DU bieten thermischen Schutz der angeschlossenen Motoren für Ströme bis zu 142 A, gemäß IEC/EN 60947-1, IEC/EN 60947-4-1 bzw. IEC/EN 60947-5-1.TF140DU werden an Schütze AF116-AF140 angebaut, können aber auch separat auf eine Montageplatte montiert werden.Bei Überschreitung des an der Stromskala eingestellten Motorstromes lösen die Relais über Bimetall-Elemente aus und wechseln damit die Schaltstellung der beiden Hilfskontakte 1S/1Ö. Ein vorgeschaltetes Schütz kann dadurch abgeschaltet werden. Die Relais sind sowohl für ein- als auch dreiphasige Anwendungen geeignet. Sie erlauben manuelles oder automatisches Rücksetzen, verfügen über Test- und Stopp-Funktion sowie eine Ausgelöst-Anzeige. Ein ergänzbarer Rücksetz-Taster erlaubt die Betätigung ohne Öffnen des Schaltschrankes.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, IEC/EN 60947-5-1, UL 60947-1, UL 60947-4-1Abisolierlänge: Hilfsstromkreis 9 mm, Hauptstromkreis 25 mmAnzahl Hilfskontakte Öffner: 1Anzahl Hilfskontakte Schließer: 1Auslöseklasse: 10ABemessungsbetriebsspannung: Hilfsstromkreis 440 V DC / 500 V AC, Hauptstromkreis 690 V AC / 440 V DCBemessungsfrequenz: Hilfsstromkreis 50 Hz / 60 Hz / DC, Hauptstromkreis 60 Hz / 50 Hz / DCBemessungsisolationsspannung: 690 VBemessungsstoßspannungsfestigkeit: Hilfsstromkreis 6 kV, Hauptstromkreis 8 kVEinstellbereich: 80 ... 110 AGeeignet für: AF116, AF140
https://search.abb.com/library/Download.aspx?DocumentID=1SAZ400404F0001Maßzeichnung
Download
(Stand: 10.01.2025)
|
DOC CE-Erklärung
Download
(Stand: 10.01.2025)
|
Deeplink Produktseite
Download
(Stand: 10.01.2025)
|
EPD-Erklärung
Download
(Stand: 10.01.2025)
|
Maßzeichnung
Download
(Stand: 10.01.2025)
|
Maßzeichnung
Download
(Stand: 10.01.2025)
|
Montageanleitung
Download
(Stand: 10.01.2025)
|
Montageanleitung
Download
(Stand: 10.01.2025)
|
Produktdatenblatt
Download
(Stand: 10.01.2025)
|
REACH-Erklärung
Download
(Stand: 10.01.2025)
|
RoHS-Erklärung
Download
(Stand: 10.01.2025)
|
