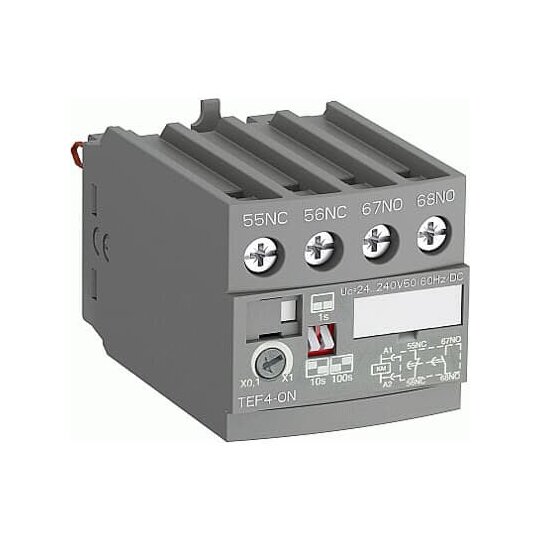

ABB TEF4-ON Elektronik Timer TEF4-ON 1SBN020112R1000
1 Stück

Listenpreis
Art.-Nr.
2769694
EAN
3471523130630
Hersteller-Nr.
1SBN020112R1000
DEHA.-Nr.
4289581
eClass.-Nr.
27371308
Zolltarif-Nr.
85364900
Schaltfunktion ansprechverzögert
Einstellzeit 0.1 - 100 s
Anzahl der Kontakte als Schließer 1
Anzahl der Kontakte als Öffner 1
Anzahl der Kontakte als Wechsler 0
Wirkprinzip elektronisch

Die frontseitig aufgerasteten elektronischen Zeitrelais TEF4 werden für vom Steuerungssystem unabhängige Zeitsteuerungsaufgaben eingesetzt und sind mit Ansprech- und mit Rückfallverzögerung erhältlich.TEF4 elektronische Zeitrelais werden frontseitig auf AF Schütze oder NF Hilfsschütze montiert und verriegelt. Eine mechanische Anzeige gibt den Schützstatus an.TEF4 elektronische Zeitrelais werden über einen parallel geschalteten Direktanschluss zu den Spulenklemmen A1 û A2 des Schützes oder Hilfsschützes mit Strom versorgt. Zum Schutz vor Stoßspannungen in derSchützspule ist ein Varistor in das Zeitrelais integriert.Mit TEF4-ON bzw. TEF4-OFF sind unabhängig vom Steuerungssystem um bis zu 100 s zeitverzögerte Funktionen in drei verschiedenen Zeitbereichen möglich. Die Zeitverzögerungsbereiche werden über einen Schalter ausgewählt, die Einstellung der Zeitverzögerung erfolgt mit einem Drehschalter. Die Zeitsteuerungsfunktion wird aktiviert, indem das Gerät geschlossen oder geöffnet wird, auf dem das Zeitrelais montiert ist.Die Version mit Rückfallverzögerung arbeitet ohne zusätzliche Steuerspannung.Normen: IEC/EN 60947-5-1, UL 508, CSA C22-2 No. 14-18

DOC CE-Erklärung

Download (Stand: 14.12.2024)

Deeplink Produktseite

Download (Stand: 14.12.2024)

Maßzeichnung

Download (Stand: 14.12.2024)

Montageanleitung

Download (Stand: 14.12.2024)

Produktdatenblatt

Download (Stand: 14.12.2024)

REACH-Erklärung

Download (Stand: 14.12.2024)

RoHS-Erklärung

Download (Stand: 14.12.2024)
