| Einbautiefe |
69 mm |
| Auslösecharakteristik |
C |
| Polzahl (gesamt) |
1 |
| Anzahl der abgesicherten Pole |
1 |
| Bemessungsstrom |
10 A |
| Bemessungsspannung |
277 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
11,2 kA |
| Spannungsart |
AC/DC |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
15 kA |
| Frequenz |
50 - 60 Hz |
| Verlustleistung |
2,1 W |
| Energiebegrenzungsklasse |
3 |
| Unterputzmontage |
false |
| Mitschaltender Neutralleiter |
false |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
3 |
| Zusatzeinrichtungen möglich |
true |
| Breite in Teilungseinheiten |
1 |
| Schutzart (IP) |
IP20 |
| Umgebungstemperatur während des Betriebs |
-25 - 55 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0.75 - 25 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.75 - 35 qmm |
| Explosionsgeschützt |
false |

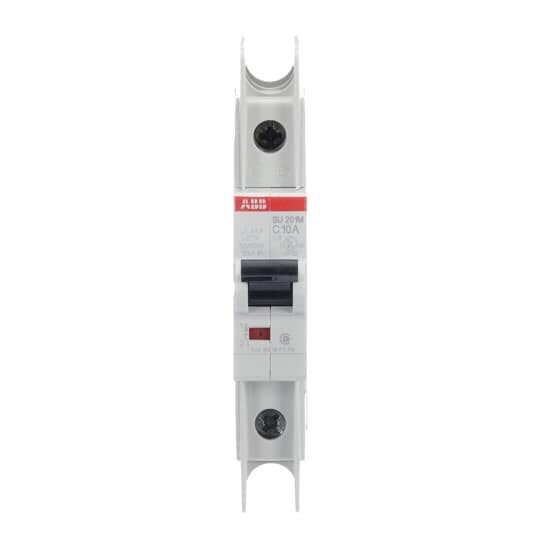

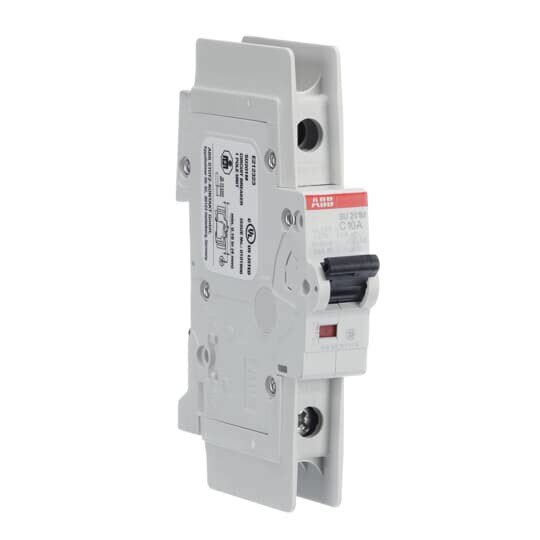

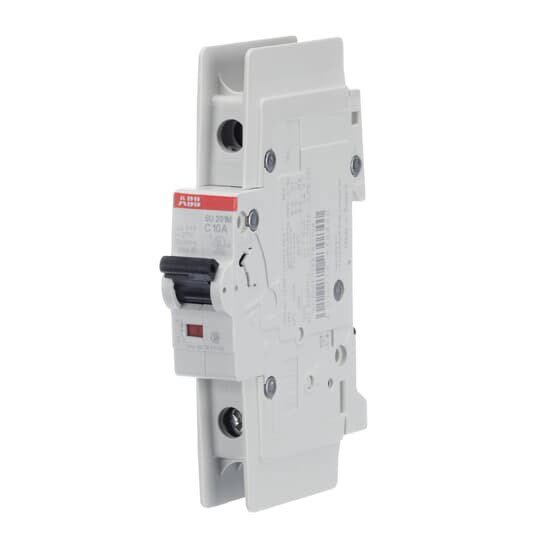

Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen gemäß DIN VDE 0100-430 und DIN VDE 0100-530.Erfüllt die Bauvorschriften DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL489 und CSA 22.2 No.5.Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät angeschlossen werden. Einfache und sichere Kontaktierung der Anschlussleitung mittels Druckplatte über die Anschlussklemme mit Isolierung in Schutzklasse IP20. Anschlussöffnung für Leitungen liegt oberhalb von der Anschlussöffnung für die Phasenschiene. Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: CSA 22.2 No. 5, IEC/EN 60947-2, UL 489Anschlussart: DoppelklemmeAnzahl Pole: 1Anzahl geschützter Pole: 1Auslösecharakteristik: CBemessungs-Grenzkurzschlussausschaltvermögen: (230 V AC) 15 kA, (230 V) 15 kABemessungsbetriebsspannung: (nach IEC 60898-1) 277 V, (nach IEC 60947-2) 230 V ACBemessungsschaltvermögen: (230 V AC) 11,2 kABemessungsstrom: 10 AZubehör anbaubar: JaSchaltstellungsanzeige: Rot AN / Grün AUS
