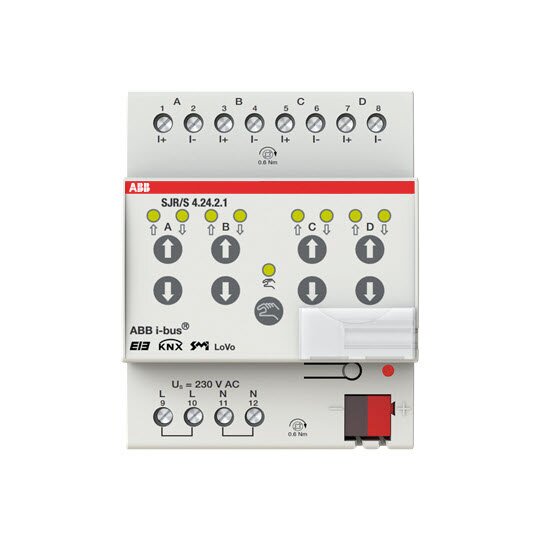

ABB SJR/S4.24.2.1 SMI-Jal./Rol.Akt, LoVo, 4F
1 Stück

Zur Ansteuerung von SMI LoVo Jalousie- und / oderRollladenantrieben über 4 unabhängige SMI LoVo-Kanäle. Vorortbedienung über manuelle Bedientasten auch ohneKNX-Anschluss möglich. Keine separate SMI-Inbetriebnahmeerforderlich. Mit einem Anwendungsprogramm sind folgende Funktionen pro Ausgang möglich:- Fahren AUF/AB, Stopp/Lamellenverstellung- Fahren in Position (bis zu 4 Preset-Positionen)- Position setzen (Änderung der Preset-Position über KNX)- Fahren in Position 0 % ... 100 %- Szenen- Sonnenschutz- und Heizen/Kühlen Automatik-Steuerung- Vorzugslage bei Bus- u. Hilfsspannungsausfall bzw. Wiederkehr sowie Programmierung - Wind-, Regen- und Frostalarmüberwachung (zyklisch)- Sperren und Zwangsführung- Status-Meldungen: aktuelle Position, Lamellenstellung, Behang oben/unten, SMI-Diagnose, Hilfsspannung, aktuelle Betriebsart, SMI-Ausfall, Automatik, manuelle Bedienung- Manuelle Bedienung über KNX sperren/freigeben Ausgänge: 4 unabhängige SMI-Ausgänge Anzahl SMI-Antriebe pro Kanal: max. 4 Antriebe (parallel) Maximale Verlustleistung: 2,0WMaximale Leistungsaufnahme KNX: 250mW Bedien- u. Anzeigeelemente- pro Kanal je 2 LEDs und Tasten (Auf/AB) Nennspannung: max. 230 V AC + 10/- 15 %, 45...65 Hz - Anschluss: - Laststromkreis: Schraubklemmen mit Kombikopfschraube - für Leitungen 0,2 bis 4 qmm - KNX: Schraubenlose Busanschlussklemme- Gehäusematerial: - Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94Schutzart: IP 20, EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715Einbaulage: beliebigBreite: 4 TE (72mm) Liefern montieren inkl. Zubehör:Inbetriebnahme:Baureihe: Blind Actuators SMIUnterstützte Bussysteme: KNX (TP), SMIAnzahl Ausgänge: 4Montageart: DIN-SchieneSchutzart: IP20Höhe (Netto-Abmessung): 90 mmBreite (Netto-Abmessung): 72 mmTiefe (Netto-Abmessung): 64,5 mmBreite in Teilungseinheiten: 4
