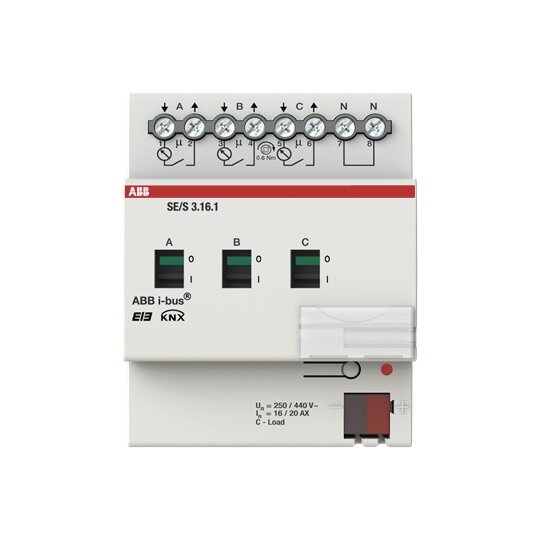

ABB SE/S3.16.1 Energieaktor, 3F, 16/20A
1 Stück

zur Erfassung des Energieverbrauchs und verschiedener elektrischer Größen im Endstromkreis. Verschiedene elektrische Größen können durch Schwellwerte überwacht und Lastspitzendurch eine einfache Laststeuerung begrenzt werden. Die erfassten Werte werden über ABB i-bus KNX zur Verfügung gestellt. Die über potentialfreie unabhängige Kontakte angeschlossenen elektrischen Verbraucher (Wechsel- oder Drehstrom) können über ABB i-bus KNX oder manuell über Schaltknebel geschaltet werden. Der Energieaktor ist besonders geeignet zum Schalten von ohmschen, induktiven und kapazitiven Lasten. Die Schaltleistung entspricht den Schaltaktoren C-Last SA/S X.16.6.1.: KNXenpro Ausgang möglich:- Laststeuerung (Master-Slave System)- Zeitfunktionen, Ein-/Ausschaltverzögerung- Treppenlichtfunktion mit Vorwarnung und veränderbarer Treppenlichtzeit- Aufruf von Szenen über 8-Bit -Befehl- Logische Verknüpfung AND, OR, XOR, TOR- Zwangsführung und Sicherheitsfunktion- Reaktion auf Schwellwerte- Auswahl der Vorzugslage bei Busspannungsausfall und WiederkehrDie Parametrierung einzelner Ausgänge kann getauscht oderin andere Ausgänge kopiert werden. Bedien- u. Anzeigeelemente:- Schalthebel für manuelle Bedienung mit Schaltstellungsanzeige Ausgänge: 3 potentialfreie KontakteNennstrom: 16/20 AX - C-LastNennspannung: 250/440 V AC (50/60 Hz) Schaltvermögen:- Nach EN 60 947-4-1: 20 A - AC1, 16 A - AC3 (bei 230/400 V AC)- Nach EN 60 669: 16/20 AX, max. kapazitive Last: 200 Mikro-Farad Messbereiche:- Wirkverbrauch/-leistung (Un = 230 V): 5,7 ... 4.600 W- Wirkverbrauch/-leistung (Un = 115 V): 2,8 ... 2.300 W- Strom (AC): 0,025 ... 20A- Spamnnung (AC): 95 ... 265 V- Frequenz: 45 ... 65 HzGenauigkeit vom aktuellen Messwert- Wirkverbrauch/-leistung (250 ... 500 mA): +/- 6%- Wirkverbrauch/-leistung (500 mA ... 5 A): +/- 3%- Wirkverbrauch/-leistung (5 A ... 20 A): +/- 2%- Strom (0,025 ... 20 A): +/- 1 %- Spannung (95 ... 265 V): +/- 1 %- Frequenz (45 ... 65 Hz): +/- 1 % Anschluss:Laststromkreis: Schraubklemmen mit Kombikopfschraubefür Leitungen von 0,2 bis 6 qmmKNX: Schraubenlose Busanschlussklemme Schutzart: IP 20, EN 60 529Montage: auf Tragschiene 35 mm, EN 60 715Einbaulage: beliebigBreite: 4 TE (72mm)Gehäusematerial: - Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94 Liefern montieren inkl. Zubehör:Inbetriebnahme:Baureihe: Energy Modules and ActuatorsUnterstützte Bussysteme: KNX (TP)Hilfsspannung AC/DC: KNXMontageart: DIN-SchieneSchutzart: IP20Breite in Teilungseinheiten: 4
