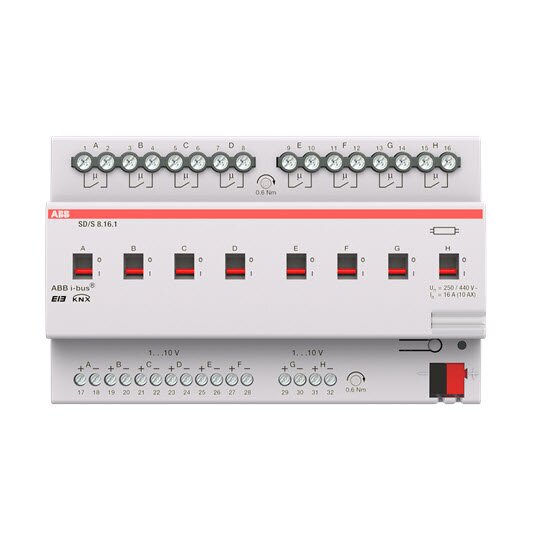

ABB SD/S8.16.1 Schalt-/Dimmakt, 8f, 16A, REG
1 Stück

REG-Geräte zum Schalten und Dimmen über ABB i-bus® von 2, 4 bzw. 8 unabhängigen Leuchtengruppen aus elektronischen Vorschaltgeräten mit 1-10V Steuerschnittstelle. Pro Kanal kann mit potentialfreien Lastrelais (16A-AC1) die Versorgungsspannung der Vorschaltgeräte über ABB i-bus® oder manuell ein- und ausgeschaltet werden. Schaltzustandsanzeige vorhanden. Keine Spannungsversorgung erforderlich.: KNXsorgungsspannung der Vorschaltgeräte und somit diegesamte Beleuchtung über KNX oder manuell ein- undausgeschaltet werden. Die manuelle Bedienung ist ohneBus- oder Hilfsspannung möglich. Die Kontaktstellung wirdüber das Bedienteil angezeigt. Mit einem Anwendungsprogramm sind folgende Funktionen pro Ausgang möglich:- Schalten und Dimmen von Beleuchtung- Rückmeldung von Schaltzustand und Helligkeitswert- unterschiedlich einstellbare Dimmgeschwindigkeiten für Wert setzen und Dimmen- Getrennte obere und untere Helligkeitsgrenze für Wert setzen und Dimmen- Aufruf und Speichern von bis zu 18 Lichtszenen (8-Bit-Befehle) pro Kanal- 4 Presets (1-Bit-Befehl) pro Kanal- Einbindung in eine Konstantlichtregelung (Slavebetrieb)- Zwangsschaltung mit erhöhter Priorität- Treppenlichtfunktion mit veränderbarer Treppenlichtzeit und Vorwarnmöglichkeit- Sperrfunktion zur Verhinderung der unbefugten Betätigung- Kennlinienkorrektur, um die Helligkeitskennlinie des Vorschaltgerätes anzupassen Ausgänge:- 8 potenzialfreie Kontakte für geschaltete Phase- 8 Steuerausgänge 1 - 10 V (passiv) Nennspannung: 230/440 V ACNennstrom: 16 A - AC1 Schaltvermögen:- 16A - AC1 nach IEC 60947-4-1- 10 AX (Leuchtstof¿ampenlast 140 Mikro-Farad, nach IEC 60669)- Max. Einschaltspitzenstrom (150 Mikro-Sek.) 400A Anschluss:Laststromkreis: Schraubklemmen mit Kombikopfschraube fürLeitungen von 0,2 bis 6 qmmSteuerstromkreis: Schraubklemmen mit Schlitzschraube fürLeitungen von 0,25 bis 4 qmmKNX: Schraubenlose Busanschlussklemme Schutzart: IP 20, DIN EN 60 529Montage auf Tragschiene 35 mm, DIN EN 60 715Einbaulage: beliebigBreite: 8 TE (144mm)Gehäusematerial: - Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94 Liefern montieren inkl. Zubehör:Inbetriebnahme:Baureihe: 1-10V Switch / Dim Actuators and Light ControllersUnterstützte Bussysteme: KNX (TP)Anzahl Ausgänge: 8Hilfsspannung AC/DC: KNXMontageart: DIN-SchieneSchutzart: IP20Breite in Teilungseinheiten: 8
