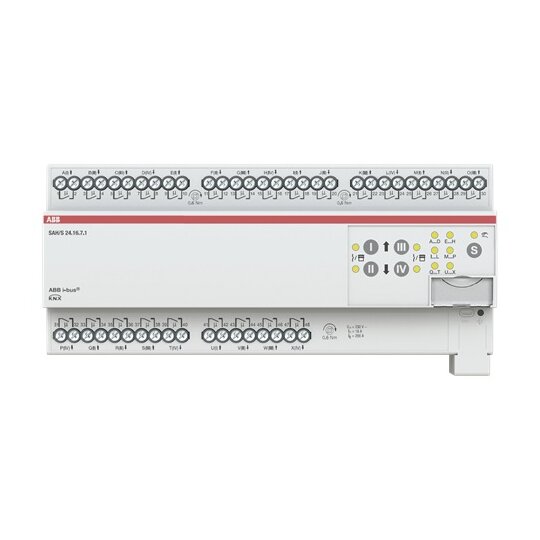

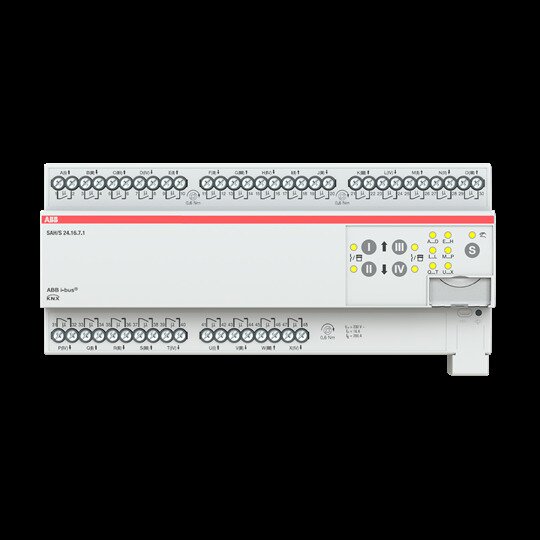

ABB SAH/S24.16.7.1 Schalt-/Jalousieaktor 24fach 16A REG 2CDG110252R0011
1 Stück

Combi Schaltaktor/Jalousieaktor, 24-fach, 16 A, REGzum Schalten von elektrischen Verbrauchern oder zumsteuern von Jalousie- oder Rollladenantrieben (230 V AC).über KNX und/oder manuell. - 24 Schalt-/12 Jalousie-Ausgänge. Mischbetrieb möglich- integrierter KNX Busankoppler- Keine externe Spannungsversorgung notwendig- Beschriftungsmöglichkeit auf Gerät- Manuelle Bedienung je Ausgang - Anzeige Schalt-/Fahrzustand je AusgangFunktion: - Schalten elektrischer Lasten Ohmsche, induktive und kapazitive - Beleuchtungen- Signaleinrichtungen- Lastrelais / SchützPositionierung/Steuerung von- Jalousien / Rollläden- Markisen und anderen Behängen- FensternEin Anwendungsprogramm mit folgenden Funktionen: Pro Gerät:- Manuelle Bedienung sperren/freigeben, Deaktivierung nach Zeit und Status auf KNX senden- Zentrales Schalten und Fahren aller Ausgänge- Zentrales Szenenobjekt- Sicherheitsprioritäten / Wetteralarm- Vorlagen Parameterseiten pro Funktion- In Betrieb, zyklisches Lebenssignal- Sende und Schalt-Verzögerung nach Busspannungswiederkehr- Telegrammratenbegrenzung- Statuswerte anfordern- 24 Schwellwerte/Logische Verknüpfungen AND, OR, XOR, TOR-Funktion autark oder direkt mit Ausgang verbundenPro Schalt-Ausgang:- Schließer / Öffner parametrierbar- Zeitfunktionen, Ein- / Ausschaltverzögerung- Treppenlichtfunktion mit Vorwarnung - Treppenlichtzeit über KNX veränderbar- 16 Szenenzuordnungen pro Ausgang (Aufruf über 1 Bit oder 1 Byte), abbildbar auf 64 KNX Szenen- Autarke Schwellwert Funktion- Schaltstatus- Zwangsführung / Sperren und Sicherheitsfunktion- Auswahl der Vorzugslage bei Busspannungsausfall- Auswahl der Vorzugslage nach Busspannungswiederkehr - Verhalten nach ETS-Download - Ein Statusbyte mit Betriebszuständen pro Jalousie-Ausgang:- Zeitverzögertes Schalten der Antriebe- Position bei Sicherheitsalarmen (3 x Wind- , Regen- und Frostalarm mit zyklischer Überwachung, Sperren und Zwangsführung) und Verhalten bei Rücknahme einstellbar- Direkte Befehle Auf/Ab, Stopp, Lamellenverstellung- Position Höhe/Lamelle 0-255 anfahren- 16 Szenenzuordnungen pro Ausgang (Aufruf über 1Bit oder 1Byte), abbildbar auf 64 KNX Szenen- Fahrbereichsbegrenzung (für direkte und Automatik- Befehle)- Umkehrpause und Verzögerungszeiten des Antriebes einstellbar- Sonnenschutzautomatiksteuerung (Position Höhe/Lamelle bei Sonne) und Lamellennachführung- Status Höhe/Lamelle 0-255, Endlage oben/unten, Bedienbarkeit, Automatik, Statusinformation (1 Byte)- Totzeiten Behang/Lamelle einstellbar- Verhalten bei Busspannungsausfall- Verhalten nach Busspannungswiederkehr- Verhalten nach ETS-DownloadEine Kaskadierung von Funktionen ist möglich.Ausgänge: 24 potenzialfreie KontakteNennstrom pro Ausgang: 16 A (230 V AC)Maximaler Strom Gerät: 200 AMehrphasen-Betrieb: möglichMaximale Verlustleistung Gerät: 12 WSchaltvermögen - Nach DIN EN 60 669: 16 AC1 - Max. Einschaltspitzenstrom (150µs) 200A LED und Energiesparlampen anschließbarBedienung: Handbedienung ist sperrbarAnschluss:Laststromkreis: Schraubklemmen mit Kombikopfschraube fürLeitungen von 0,2 bis
