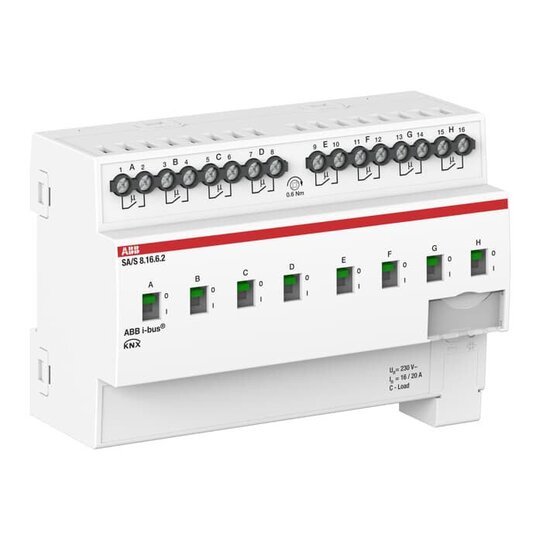

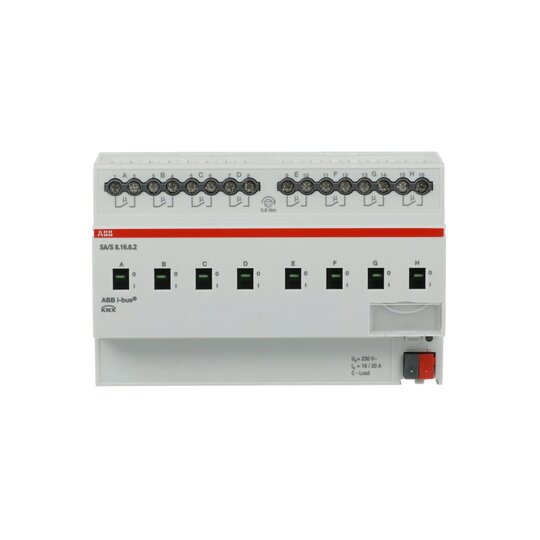

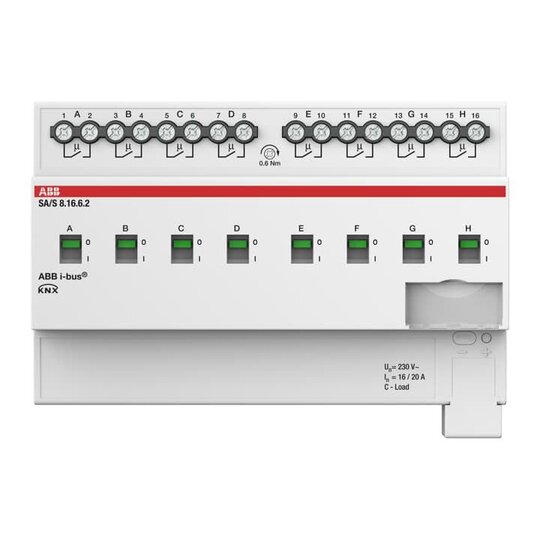

ABB SA/S8.16.6.2 Schaltaktor 8fach 16 A C-Last m.Energiefunktion 2CDG110271R0011
1 Stück

Der Schaltaktor schaltet über 8 potentialfreie Kontakte unabhängige elektrische Lasten über ABB i-bus® KNX. Das Gerät verfügt über integrierte Energiefunktionen. Dazu gehören eine unabhängige Laststrommessung in jedem Ausgang und eine einfach zu bedienende Berechnung der Leistung und des Energieverbrauchs für jeden Ausgang oder Gruppen von Ausgängen. Über ein integriertes Lastabwurfobjekt kann eine Einbindung in ein Lastkontrollsystem einfach realisiert werden. Das Gerät verfügt über eine manuelle Bedienung und Anzeige des Schaltzustandes der Ausgänge. Das Gerät 16/20 A, 16 A-AC3 (C-Last) ist besonders geeignet für Lasten mit hohen Stoßströmen, z.B. LED- oder Leuchtstofflampen (AX) nach EN60669.: KNXng über Vorlagen- zyklisches in-Betrieb-Telegramm- In Betrieb, zyklisches Lebenssignal- Sende- und Schalt-Verzögerung nach Busspannungswiederkehr- Telegrammratenbegrenzung- Statuswerte anfordern- 24 Schwellwerte/Logische Verknüpfungen (AND, OR, XOR, TOR, Inverter) autark oder direkt mit Ausgang verbunden- 4 EnergiegruppenPro Schalt-Ausgang:- Schließer/Öffner parametrierbar- Zeitfunktionen, Ein-/Ausschaltverzögerung- Treppenlichtfunktion mit Vorwarnung - Treppenlichtzeit über KNX veränderbar- 16 Szenenzuordnungen pro Ausgang (Aufruf über 1 Bit oder 1 Byte), abbildbar auf 64 KNX Szenen- Unabhängige Logik-/Schwellwert-Funktion- Schaltstatus- Zwangsführung / Sperren und Sicherheitsfunktion- Verhalten bei Busspannungsausfall- Verhalten nach Busspannungswiederkehr - Verhalten nach ETS-Download - Statusbyte mit Betriebszuständen - Lastabschaltung (Integration in ein Laststeuer-System über DTP236.001)- Strommessung- Leistungsberechnung (Spannung und Leistungsfaktor über KNX änderbar)- Energieverbrauchsberechnung (Haupt- und Zwischenzähler)- Lastüberwachung (ein/aus, Standby, Unterlast, Betrieb, Überlast, Max Last), Schwellwerte über KNX änderbar- Kontaktüberwachung (über tatsächlichen Stromfluss)Eine Kombination von Funktionen ist möglich.Ausgänge: 8 potenzialfreie KontakteNennstrom pro Ausgang: 16 A (230 V AC) C-Last 20A (230 V AC)Nennfrequenz: 50 / 60 HzMaximaler Strom Gerät: 8 x 20 ANennfrequenz: 50 / 60 HzMehrphasen-Betrieb: möglichStromerkennung: 0,02 A - 20 A AC, +/- 2%Maximale Verlustleistung Gerät: 8,0 W (16 A) / 11 W (20 A)Schaltvermögen - Nach DIN EN 60 947: 16 A AC3 / 20 A AC1- Nach DIN EN 60 669: 16 A / 20 A (200 µF)- Max. Einschaltspitzenstrom (150µs) 600A LED und Energiesparlampen anschließbarAnschluss:Laststromkreis: Schraubklemmen mit Kombikopfschraube fürLeitungen von 0,2 bis 6 mm²KNX: Schraubenlose BusanschlussklemmeSchutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715Einbaulage: beliebigBreite: 8 TE (140 mm)Gehäusematerial: - Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94Liefern/Montieren inkl. Zubehör:Inbetriebnahme:Baureihe: Switch Actuators 16/20 AUnterstützte Bussysteme: KNX (TP)Anzahl Ausgänge: 8Hilfsspannung AC/DC: KNXMontageart: DIN-SchieneSchutzart: IP20Breite in Teilungseinheite
