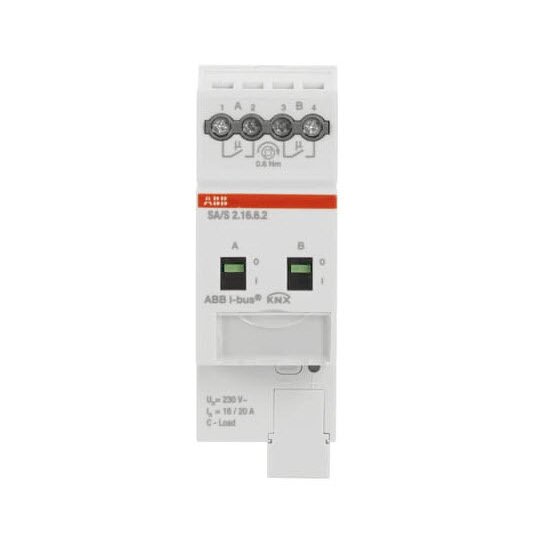

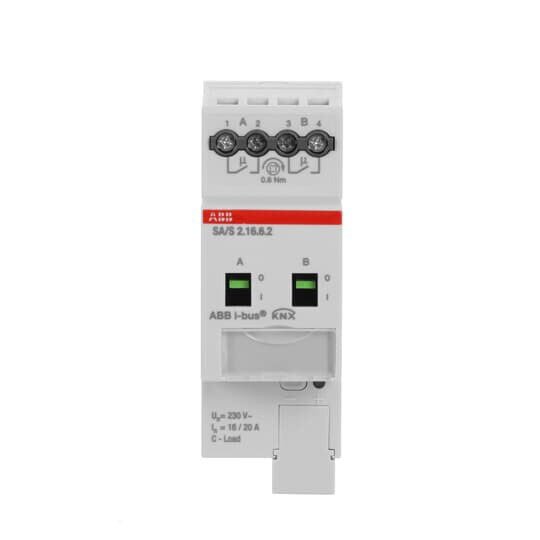

ABB SA/S2.16.6.2 Schaltaktor 2f 16 A C-Last m.Energiefunktion 2CDG110269R0011
1 Stück

Schaltaktor, 2-fach, 16/20 A, C-Last mit Energiefunktion, REGschaltet mit potenzialfreien Kontakten Stromkreise mit elek.Verbrauchern über KNX und/oder manuell. Stromerfassungund Energiefunktion. Ohne zusätzlicher Hilfsspannung.- Integrierter KNX Busankoppler- Keine externe Spannungsversorgung notwendig- Beschriftungsmöglichkeit auf Gerät- Manuelle Bedienung je Ausgang - Anzeige Schalposition je AusgangFunktion: - Schalten ohmscher, induktiver und kapazitiver Lasten - Beleuchtungen - Signaleinrichtungen - Lastrelais/Schütz- Last- und Energiefunktionen Ein Anwendungsprogramm mit folgenden Funktionen: Pro Gerät:- Zentrales Schalten aller Ausgänge- Zentraler Szenenaufruf- Zentrale Lastabschaltung (DTP236.001)- Sicherheitsprioritäten- Parametrierung über Vorlagen- zyklisches in-Betrieb-Telegramm- In Betrieb, zyklisches Lebenssignal- Sende- und Schalt-Verzögerung nach Busspannungswiederkehr- Telegrammratenbegrenzung- Statuswerte anfordern- 24 Schwellwerte/Logische Verknüpfungen (AND, OR, XOR, TOR, Inverter) autark oder direkt mit Ausgang verbunden- 4 EnergiegruppenPro Schalt-Ausgang:- Schließer/Öffner parametrierbar- Zeitfunktionen, Ein-/Ausschaltverzögerung- Treppenlichtfunktion mit Vorwarnung - Treppenlichtzeit über KNX veränderbar- 16 Szenenzuordnungen pro Ausgang (Aufruf über 1 Bit oder 1 Byte), abbildbar auf 64 KNX Szenen- Unabhängige Logik-/Schwellwert-Funktion- Schaltstatus- Zwangsführung / Sperren und Sicherheitsfunktion- Verhalten bei Busspannungsausfall- Verhalten nach Busspannungswiederkehr - Verhalten nach ETS-Download - Statusbyte mit Betriebszuständen - Lastabschaltung (Integration in ein Laststeuer-System über DTP236.001)- Strommessung- Leistungsberechnung (Spannung und Leistungsfaktor über KNX änderbar)- Energieverbrauchsberechnung (Haupt- und Zwischenzähler)- Lastüberwachung (ein/aus, Standby, Unterlast, Betrieb, Überlast, Max Last), Schwellwerte über KNX änderbar- Kontaktüberwachung (über tatsächlichen Stromfluss)Eine Kombination von Funktionen ist möglich.Ausgänge: 2 potenzialfreie KontakteNennstrom pro Ausgang: 16 A (230 V AC) C-Last 20A (230 V AC)Nennfrequenz: 50 / 60 HzMaximaler Strom Gerät: 2 x 20 ANennfrequenz: 50 / 60 HzMehrphasen-Betrieb: möglichStromerkennung: 0,02 A - 20 A AC, +/- 2%Maximale Verlustleistung Gerät: 2,0 W (16 A) / 3,0 W (20 A)Schaltvermögen - Nach DIN EN 60 947: 16 A AC3 / 20 A AC1- Nach DIN EN 60 669: 16 A / 20 A (200 µF)- Max. Einschaltspitzenstrom (150µs) 600A LED und Energiesparlampen anschließbarAnschluss:Laststromkreis: Schraubklemmen mit Kombikopfschraube fürLeitungen von 0,2 bis 6 mm²KNX: Schraubenlose BusanschlussklemmeSchutzart: IP 20, DIN EN 60 529Montage: auf Tragschiene 35 mm, DIN EN 60 715Einbaulage: beliebigBreite: 2 TE (36 mm)Gehäusematerial: - Kunststoff, halogenfrei - Entflammbarkeit V-0 gem. UL94Liefern/Montieren inkl. Zubehör:Inbetriebnahme:Baureihe: Switch Actuators 16/20 AUnterstützte Bussysteme: KNX (TP)Anzahl Ausgänge: 2Hilfsspannung AC/DC: KNXMontageart: DIN-SchieneSchutzart: IP20Breite in Teilungs
