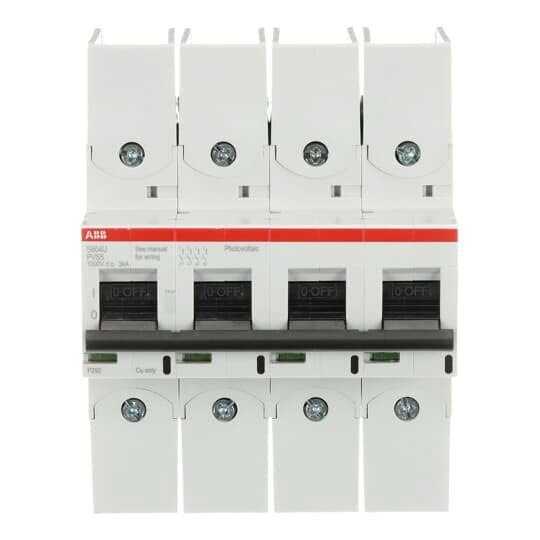

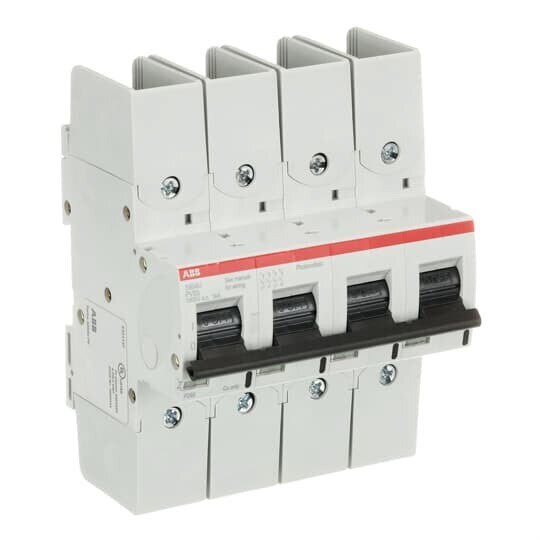

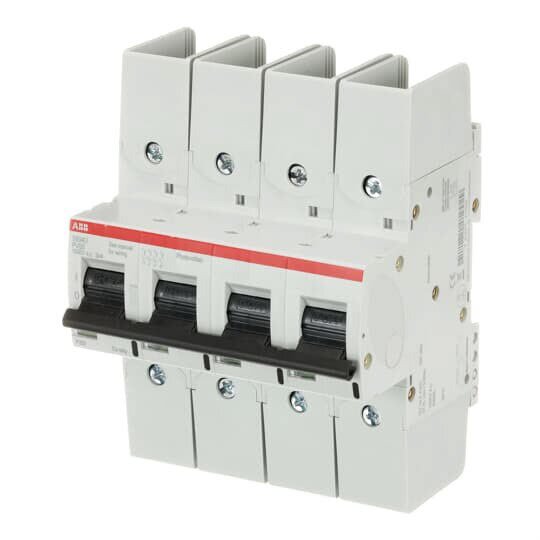

ABB S804U-PVS5 2CCP824017R1159
1 Stück

Ihr Nettopreis
Art.-Nr.
2782566
EAN
7612271419929
Hersteller-Nr.
2CCP824017R1159
DEHA.-Nr.
6031269
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 82,5 mm
Auslösecharakteristik B
Polzahl (gesamt) 4
Anzahl der abgesicherten Pole 4
Bemessungsstrom 5 A
Bemessungsspannung 1000 V
Bemessungsisolationsspannung Ui 1500 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 2,5 kA
Spannungsart DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 2,5 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 4 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 4 kA
Frequenz 0 Hz
Verlustleistung 7,2 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 4
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 6
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 60 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0 - 70 qmm
Explosionsgeschützt false

Hochleistungs-Sicherungsautomat zur Erdschlussüberwachung (GFDI) in Photovoltaikanlagen. Erfüllt Standard UL489B. Montage auf Hutschiene. Ausfallsichere Käfigklemme mit Anschluss bis Leiterquerschnitt von 1-70 mm2 bzw. AWG 14-2.Normen: UL 489BAnschlussart: SchraubklemmeAnzahl Pole: 4Anzahl geschützter Pole: 4Auslösecharakteristik: BBemessungsbetriebsspannung: 1000 V DCBemessungsschaltvermögen: (230 V) 2,5 kA, (400 V) 2,5 kABemessungsstrom: 5 AZubehör anbaubar: JaSchaltstellungsanzeige: EIN / AUS / TRIP
