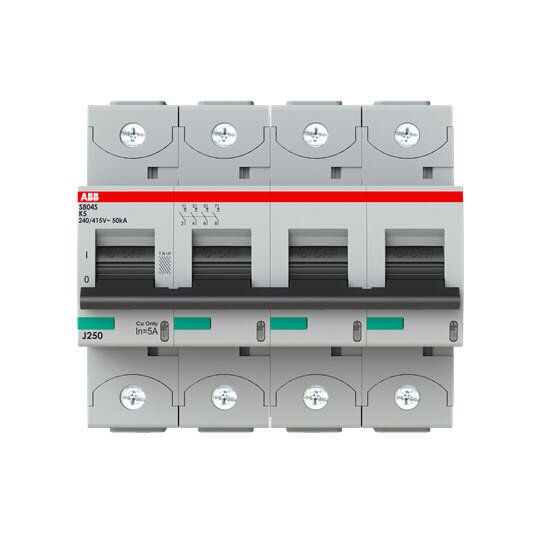

ABB S804S-K5 Hochleist.Sicherungsautomat 5A,K,400VAC=Icu 50kA 2CCF019968R0001
1 Stück

Ihr Nettopreis
Art.-Nr.
2782471
EAN
7612271500344
Hersteller-Nr.
2CCF019968R0001
DEHA.-Nr.
6031202
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 82,5 mm
Auslösecharakteristik K
Polzahl (gesamt) 4
Anzahl der abgesicherten Pole 4
Bemessungsstrom 5 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 690 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Spannungsart AC/DC
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 6 kA
Frequenz 50 - 60 Hz
Verlustleistung 6 W
Energiebegrenzungsklasse 3
Unterputzmontage true
Mitschaltender Neutralleiter true
Überspannungskategorie 4
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 6
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 60 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0 - 70 qmm
Explosionsgeschützt false

Hochleistungs-Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen in Gleichstromanwendungen. Erfüllt Anforderungen der IEC 60947-2 und EN 60898-1 sowie IEC 61373 und EN45545-2.Leiterquerschnitte bis zu 70 mm² können direkt an das Gerät angeschlossen werden. Sichere Potentialtrennung gemäß IEC 60947-2.Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60947-2, IEC/EN 60898-1, UL 1077Anschlussart: SchraubklemmeAnzahl Pole: 4Anzahl geschützter Pole: 4Auslösecharakteristik: KBemessungs-Grenzkurzschlussausschaltvermögen: (415 V AC) 50 kA, (440 V AC) 30 kA, (500 V AC) 15 kA, (690 V AC) 6 kA, (500 V DC) 30 kABemessungsbetriebsspannung: (nach IEC 60898-1) 400 V AC, (nach IEC 60947-2) 690 V ACBemessungsschaltvermögen: (400 V AC) 25 kABemessungsstrom: 5 AZubehör anbaubar: JaSchaltstellungsanzeige: EIN / AUS / TRIP
