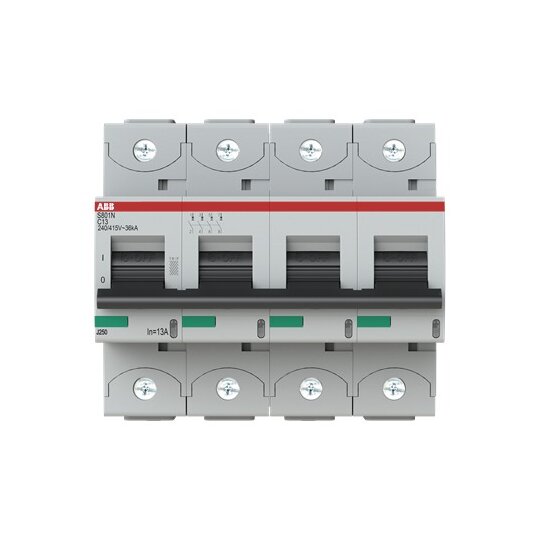

ABB S804N-C13 Hochl.-Sicherungsautomat 13A 400VAC=Icu 36kA 690VAC=Icu 4,5kA 4P
1 Stück

Ihr Nettopreis
Art.-Nr.
2782772
EAN
7612271204655
Hersteller-Nr.
2CCS894001R0134
DEHA.-Nr.
2248867
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 82,5 mm
Auslösecharakteristik C
Polzahl (gesamt) 4
Anzahl der abgesicherten Pole 4
Bemessungsstrom 13 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 690 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 20 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 36 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 4,5 kA
Frequenz 50 - 60 Hz
Verlustleistung 8 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 4
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 6
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 60 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0 - 70 qmm
Explosionsgeschützt false

Die Hochleistungs-Sicherungsautomaten der Baureihe S800N schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 36kA bei 240/415V AC. Zudem kann er für Spannungen bis zu 400/690V AC und für Gleichspannungen eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800N entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800N bestens abgesichert.
