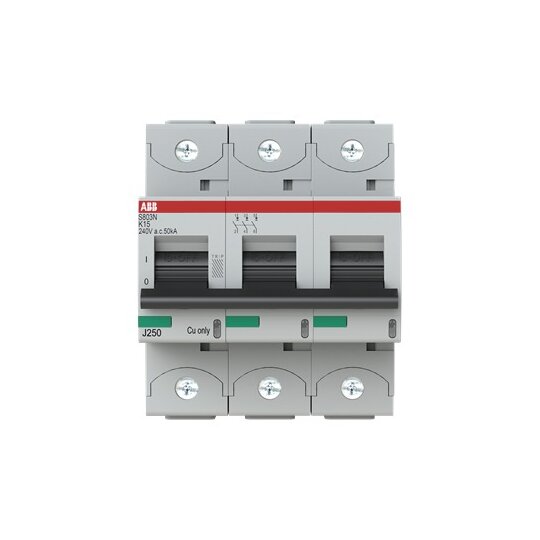

ABB S803U-K15 Hochl.-Sicherungsautomat, 15A, K,240VAC=Icu 50kA, 3P, UL 489
1 Stück

Ihr Nettopreis
Art.-Nr.
2815864
EAN
7612271214067
Hersteller-Nr.
2CCS863017R0457
DEHA.-Nr.
3442063
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 82,5 mm
Auslösecharakteristik K
Polzahl (gesamt) 3
Anzahl der abgesicherten Pole 3
Bemessungsstrom 15 A
Bemessungsspannung 240 V
Bemessungsisolationsspannung Ui 690 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 40 kA
Spannungsart AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 40 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 50 kA
Frequenz 50 - 60 Hz
Verlustleistung 2,7 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 4,5
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 60 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0 - 70 qmm
Explosionsgeschützt false

Hochleistungs-Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen. Erfüllt Anforderungen der UL489 und IEC 60947-2 Leiterquerschnitte bis zu 70 mm² können direkt an das Gerät angeschlossen werden. Sichere Potentialtrennung gemäß IEC 60947-2.Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: UL 489Anzahl Pole: 3Anzahl geschützter Pole: 3Auslösecharakteristik: KBemessungs-Grenzkurzschlussausschaltvermögen: (415 V AC) 50 kABemessungsbetriebsspannung: (nach IEC 60947-2) 415 V AC, UL489 240 V ACBemessungsstrom: 15 AZubehör anbaubar: JaSchaltstellungsanzeige: EIN / AUS / TRIPsehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800U bestens abgesichert.

Deeplink Produktseite

Download (Stand: 10.01.2025)

EPD-Erklärung

Download (Stand: 10.01.2025)

EPD-Erklärung

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Montageanleitung

Download (Stand: 10.01.2025)

Produktdatenblatt

Download (Stand: 10.01.2025)

REACH-Erklärung

Download (Stand: 10.01.2025)

RoHS-Erklärung

Download (Stand: 10.01.2025)

RoHS-Erklärung

Download (Stand: 10.01.2025)
