| Einbautiefe |
82,5 mm |
| Auslösecharakteristik |
sonstige |
| Polzahl (gesamt) |
3 |
| Anzahl der abgesicherten Pole |
3 |
| Bemessungsstrom |
32 A |
| Bemessungsspannung |
750 V |
| Bemessungsisolationsspannung Ui |
1500 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
8 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
50 kA |
| Spannungsart |
DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V |
50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
50 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V |
50 kA |
| Frequenz |
0 Hz |
| Verlustleistung |
9,3 W |
| Energiebegrenzungsklasse |
3 |
| Unterputzmontage |
false |
| Mitschaltender Neutralleiter |
false |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
2 |
| Zusatzeinrichtungen möglich |
true |
| Breite in Teilungseinheiten |
4,5 |
| Schutzart (IP) |
IP20 |
| Umgebungstemperatur während des Betriebs |
-25 - 60 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0 - 50 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
0 - 70 qmm |
| Explosionsgeschützt |
false |

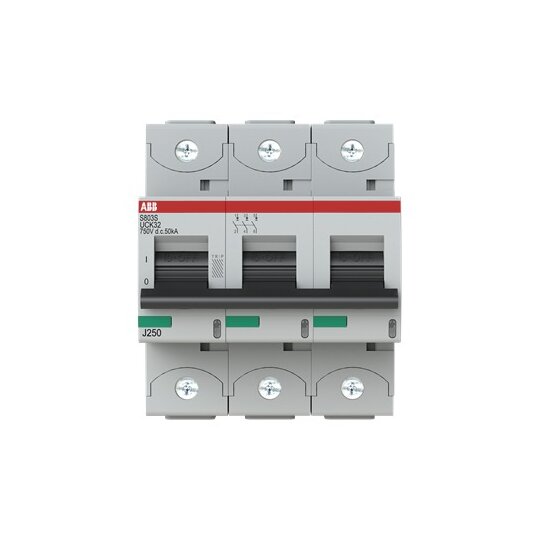

Hochleistungs-Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen in Gleichstromanwendungen. Erfüllt Anforderungen der IEC 60947-2 und EN 60898-1 sowie IEC 61373 und EN45545-2.Leiterquerschnitte bis zu 70 mm² können direkt an das Gerät angeschlossen werden. Sichere Potentialtrennung gemäß IEC 60947-2.Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60947-2Anschlussart: SchraubklemmeAnzahl Pole: 3Anzahl geschützter Pole: 3Auslösecharakteristik: UC-KBemessungs-Grenzkurzschlussausschaltvermögen: (750 V DC) 50 kABemessungsbetriebsspannung: (nach IEC 60947-2) 750 V DCBemessungsstrom: 32 AZubehör anbaubar: JaSchaltstellungsanzeige: EIN / AUS / TRIPt dem S800S-UC bestens abgesichert.
