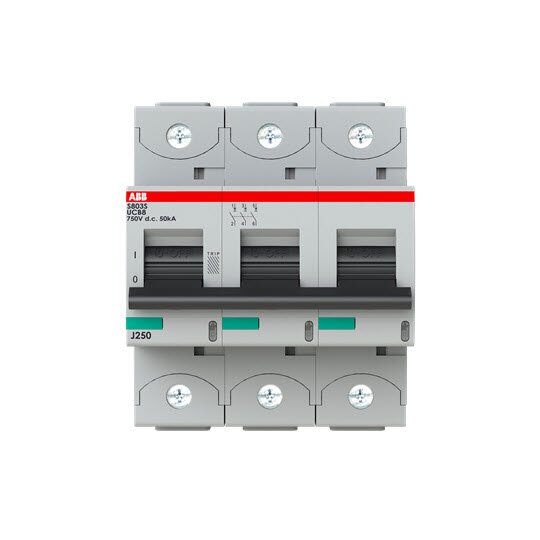

ABB S803S-UCB8 Hochleist 2CCF020018R0001
1 Stück

Ihr Nettopreis
Art.-Nr.
2782470
EAN
7612271500849
Hersteller-Nr.
2CCF020018R0001
DEHA.-Nr.
6031201
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 82,5 mm
Auslösecharakteristik sonstige
Polzahl (gesamt) 3
Anzahl der abgesicherten Pole 3
Bemessungsstrom 8 A
Bemessungsspannung 750 V
Bemessungsisolationsspannung Ui 1000 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Spannungsart DC
Frequenz 50 - 60 Hz
Verlustleistung 5,1 W
Energiebegrenzungsklasse 3
Unterputzmontage true
Mitschaltender Neutralleiter true
Überspannungskategorie 3
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 4,5
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 60 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0 - 70 qmm
Explosionsgeschützt false

Hochleistungs-Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen in Gleichstromanwendungen. Erfüllt Anforderungen der IEC 60947-2 und EN 60898-1 sowie IEC 61373 und EN45545-2.Leiterquerschnitte bis zu 70 mm² können direkt an das Gerät angeschlossen werden. Sichere Potentialtrennung gemäß IEC 60947-2.Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60947-2Anschlussart: SchraubklemmeAnzahl Pole: 3Anzahl geschützter Pole: 3Auslösecharakteristik: UC-BBemessungs-Grenzkurzschlussausschaltvermögen: (750 V DC) 50 kABemessungsbetriebsspannung: (nach IEC 60947-2) 750 V DCBemessungsstrom: 8 AZubehör anbaubar: JaSchaltstellungsanzeige: EIN / AUS / TRIPt dem S800S-UC bestens abgesichert.
