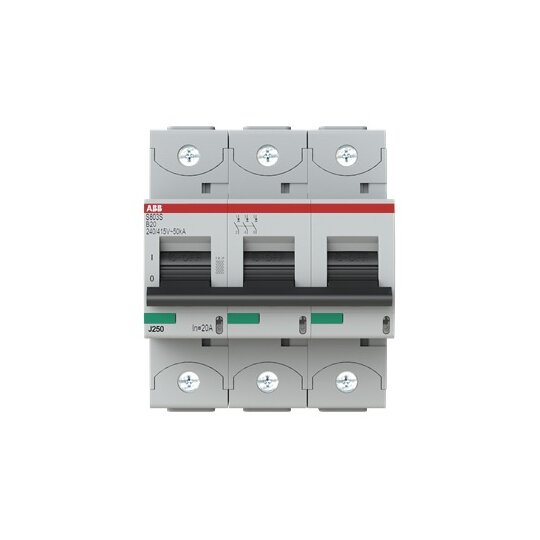

ABB S803S-B20 Hochl.-Sicherungsautomat 20A B,400VAC=Icu 50kA 690VAC=Icu6kA 3P
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2782644
EAN: 7612271200275
Hersteller-Nr.: 2CCS863001R0205
DEHA.-Nr.: 2248727
eClass.-Nr.: 27141901
Zolltarif-Nr.: 85362010

Einbautiefe	88,5 mm
Auslösecharakteristik	B
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	20 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	25 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	6 kA
Frequenz	50 - 60 Hz
Verlustleistung	10,5 W
Energiebegrenzungsklasse	3
Unterputzmontage	false
Mitschaltender Neutralleiter	false
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	true
Breite in Teilungseinheiten	4,5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 - 60 €C
Anschließbarer Leiterquerschnitt mehrdrähtig	0 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig	0 - 70 qmm
Explosionsgeschützt	false

Die Hochleistungs-Sicherungsautomaten der Baureihe S800S schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50 kA bei 240/415 V AC. Zudem kann er für Spannungen bis zu 400/690 V AC und für Gleichspannungen eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800S entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800S bestens abgesichert.
