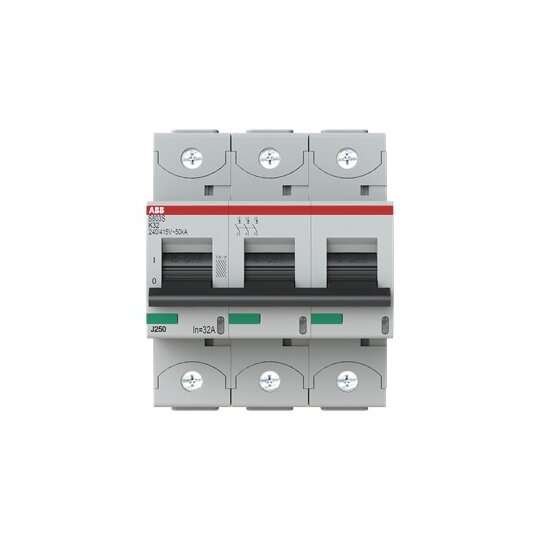

ABB S803S K32 Hochleist. Sicherungsautomat
1 Stück

Listenpreis
Art.-Nr.
2768010
EAN
7612271201739
Hersteller-Nr.
2CCS863001R0537
DEHA.-Nr.
2248741
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 88,5 mm
Auslösecharakteristik K
Polzahl (gesamt) 3
Anzahl der abgesicherten Pole 3
Bemessungsstrom 32 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 690 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 25 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 50 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 6 kA
Frequenz 50 - 60 Hz
Verlustleistung 11,1 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 4
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 4,5
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 60 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0 - 70 qmm
Explosionsgeschützt false

Die Hochleistungs-Sicherungsautomaten der Baureihe S800S schützen Kabel und Leitungen vor Überlast und Kurzschluss. Sie haben Bemessungskurzschlussausschaltvermögen von 50 kA bei 240/415 V AC. Zudem kann er für Spannungen bis zu 400/690 V AC und für Gleichspannungen eingesetzt werden. Er bietet mit seinem thermischen Auslösemechanismus gleichermaßen wirkungsvollen Schutz vor Überlast, wie mit seinem elektromechanischen Auslösemechanismus vor Kurzschluss. Der S800S entspricht der Norm IEC/EN 60947-2 und ermöglicht die Anwendung für industrielle Zwecke. Zahlreiche Approbationen machen ihn fit für den weltweiten Einsatz und durch das umfangreiche Zubehörangebot wird die Verwendung noch komfortabler. Aufgrund der sehr schnellen Lichtbogenlöschung ist Ihre Installation mit dem S800S bestens abgesichert.
