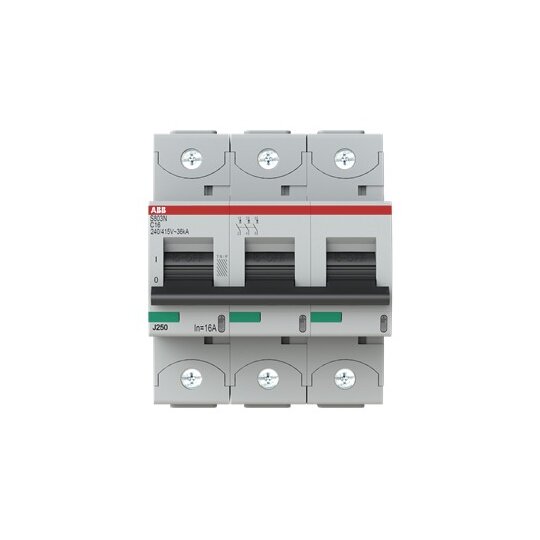

ABB S803N-C16 Hochl.-Sicherungsautomat
16A, 400VAC=Icu 36kA 690VAC=Icu 4,5kA 3P
1 Stück
- Listenpreis
- Bitte einloggen
- Art.-Nr.
- 2782750
- EAN
- 7612271204549
- Hersteller-Nr.
- 2CCS893001R0164
- DEHA.-Nr.
- 2248845
- eClass.-Nr.
- 27141901
- Zolltarif-Nr.
- 85362010
| Einbautiefe | 82,5 mm |
| Auslösecharakteristik | C |
| Polzahl (gesamt) | 3 |
| Anzahl der abgesicherten Pole | 3 |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 400 V |
| Bemessungsisolationsspannung Ui | 690 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 8 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V | 20 kA |
| Spannungsart | AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V | 20 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V | 36 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V | 4,5 kA |
| Frequenz | 50 - 60 Hz |
| Verlustleistung | 9,3 W |
| Energiebegrenzungsklasse | 3 |
| Unterputzmontage | false |
| Mitschaltender Neutralleiter | false |
| Überspannungskategorie | 4 |
| Verschmutzungsgrad | 3 |
| Zusatzeinrichtungen möglich | true |
| Breite in Teilungseinheiten | 4,5 |
| Schutzart (IP) | IP20 |
| Umgebungstemperatur während des Betriebs | -25 - 60 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 0 - 50 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig | 0 - 70 qmm |
| Explosionsgeschützt | false |
Hochleistungs-Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen. Erfüllt Anforderungen der IEC 60947-2 und EN 60898-1 sowie IEC 61373 und EN45545-2.Leiterquerschnitte bis zu 70 mm² können direkt an das Gerät angeschlossen werden. Sichere Potentialtrennung gemäß IEC 60947-2.Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60947-2, IEC/EN 60898-1Anschlussart: SchraubklemmeAnzahl Pole: 3Anzahl geschützter Pole: 3Auslösecharakteristik: CBemessungs-Grenzkurzschlussausschaltvermögen: (415 V AC) 36 kA, (440 V AC) 20 kA, (500 V AC) 10 kA, (690 V AC) 4,5 kA, (375 V DC) 20 kABemessungsbetriebsspannung: (nach IEC 60898-1) 400 V AC, (nach IEC 60947-2) 690 V ACBemessungsschaltvermögen: (400 V AC) 20 kABemessungsstrom: 16 AZubehör anbaubar: JaSchaltstellungsanzeige: EIN / AUS / TRIP
