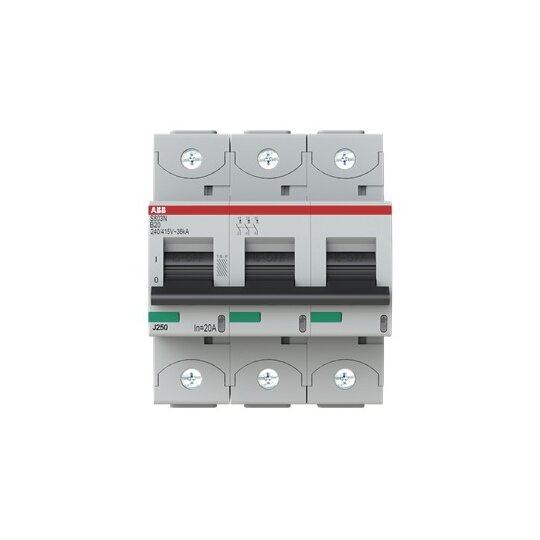

ABB S803N-B20 Hochl.-Sicherungsautomat 20A, 400VAC=Icu 36kA 690VAC=Icu 4,5kA 3P
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2782753
EAN: 7612271204075
Hersteller-Nr.: 2CCS893001R0205
DEHA.-Nr.: 2248848
eClass.-Nr.: 27141901
Zolltarif-Nr.: 85362010

Einbautiefe	82,5 mm
Auslösecharakteristik	B
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	20 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	690 V
Bemessungsstoßspannungsfestigkeit Uimp	8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	20 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	36 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	4,5 kA
Frequenz	50 - 60 Hz
Verlustleistung	10,5 W
Energiebegrenzungsklasse	3
Unterputzmontage	false
Mitschaltender Neutralleiter	false
Überspannungskategorie	4
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	true
Breite in Teilungseinheiten	4,5
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 - 60 €C
Anschließbarer Leiterquerschnitt mehrdrähtig	0 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig	0 - 70 qmm
Explosionsgeschützt	false

Hochleistungs-Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen. Erfüllt Anforderungen der IEC 60947-2 und EN 60898-1 sowie IEC 61373 und EN45545-2.Leiterquerschnitte bis zu 70 mm² können direkt an das Gerät angeschlossen werden. Sichere Potentialtrennung gemäß IEC 60947-2.Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60947-2, IEC/EN 60898-1Anschlussart: SchraubklemmeAnzahl Pole: 3Anzahl geschützter Pole: 3Auslösecharakteristik: BBemessungs-Grenzkurzschlussausschaltvermögen: (415 V AC) 36 kA, (440 V AC) 20 kA, (500 V AC) 10 kA, (690 V AC) 4,5 kA, (375 V DC) 20 kABemessungsbetriebsspannung: (nach IEC 60898-1) 400 V AC, (nach IEC 60947-2) 690 V ACBemessungsschaltvermögen: (400 V AC) 20 kABemessungsstrom: 20 AZubehör anbaubar: JaSchaltstellungsanzeige: EIN / AUS / TRIP
