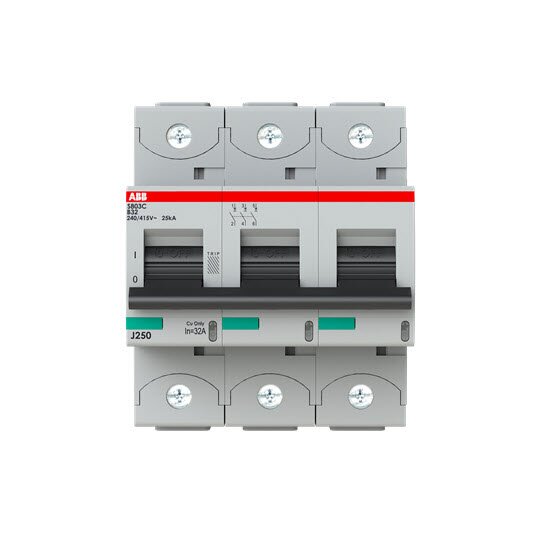

ABB S803C-B32 Hochl.-Sicherungsautomat, 32A, B,415VAC=Icu 25kA, 3P
1 Stück

Ihr Nettopreis
Art.-Nr.
2813572
EAN
7612271212902
Hersteller-Nr.
2CCS883001R0325
DEHA.-Nr.
3359516
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 82,5 mm
Auslösecharakteristik B
Polzahl (gesamt) 3
Anzahl der abgesicherten Pole 3
Bemessungsstrom 32 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 500 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 15 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 25 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 25 kA
Frequenz 50 - 60 Hz
Verlustleistung 9,6 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 4
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 4,5
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 60 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0 - 50 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0 - 70 qmm
Explosionsgeschützt false

Hochleistungs-Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen. Erfüllt Anforderungen der IEC 60947-2, EN 60898-1, UL 1077.Leiterquerschnitte bis zu 70 mm² können direkt an das Gerät angeschlossen werden. Sichere Potentialtrennung gemäß IEC 60947-2.Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60947-2, IEC/EN 60898-1, UL 1077Anschlussart: SchraubklemmeAnzahl Pole: 3Anzahl geschützter Pole: 3Auslösecharakteristik: BBemessungs-Grenzkurzschlussausschaltvermögen: (415 V AC) 25 kA, (440 V AC) 15 kA, (375 V DC) 10 kABemessungsbetriebsspannung: (nach IEC 60898-1) 400 V AC, (nach IEC 60947-2) 415 V ACBemessungsschaltvermögen: (400 V AC) 15 kABemessungsstrom: 32 AZubehör anbaubar: JaSchaltstellungsanzeige: EIN / AUS / TRIP
