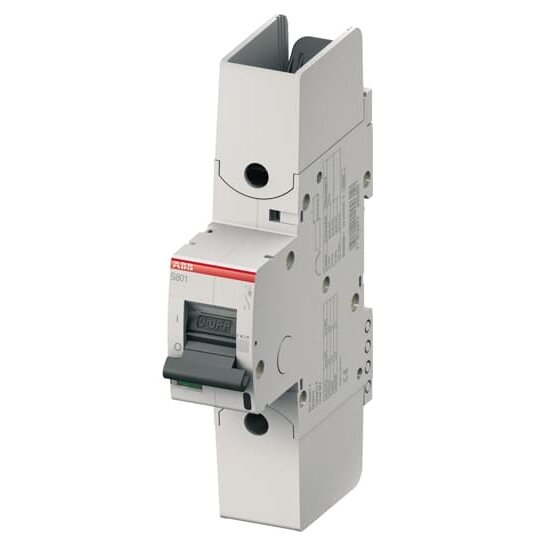

ABB S801HV-K100 bis max.1000VAC 1P Icu =3kA In =100A 2CCF019017R0001
1 Stück

Ihr Nettopreis
Art.-Nr.
2816786
EAN
7612271436650
Hersteller-Nr.
2CCF019017R0001
DEHA.-Nr.
5616356
eClass.-Nr.
27141901
Zolltarif-Nr.
85362090
Einbautiefe 82,5 mm
Auslösecharakteristik K
Polzahl (gesamt) 1
Anzahl der abgesicherten Pole 1
Bemessungsstrom 100 A
Bemessungsspannung 1000 V
Bemessungsisolationsspannung Ui 1000 V
Bemessungsstoßspannungsfestigkeit Uimp 8 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 2,5 kA
Spannungsart AC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 2,5 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 4 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 4 kA
Frequenz 50 - 60 Hz
Verlustleistung 8 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 2
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 1
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 60 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0 - 70 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0 - 50 qmm
Explosionsgeschützt false

Hochleistungs-Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen bis Spannungen von 1000 V AC. Erfüllt Anforderungen der IEC 60947-2 und UL1077.Leiterquerschnitte bis zu 70 mm² können direkt an das Gerät angeschlossen werden. Sichere Potentialtrennung gemäß IEC 60947-2.Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60947-2, UL 1077Anschlussart: SchraubklemmeAnzahl Pole: 1Anzahl geschützter Pole: 1Auslösecharakteristik: KBemessungs-Grenzkurzschlussausschaltvermögen: (580V) 3 kABemessungsbetriebsspannung: (nach IEC 60947-2) 580 V ACBemessungsstrom: 100 AZubehör anbaubar: JaSchaltstellungsanzeige: EIN / AUS / TRIP
