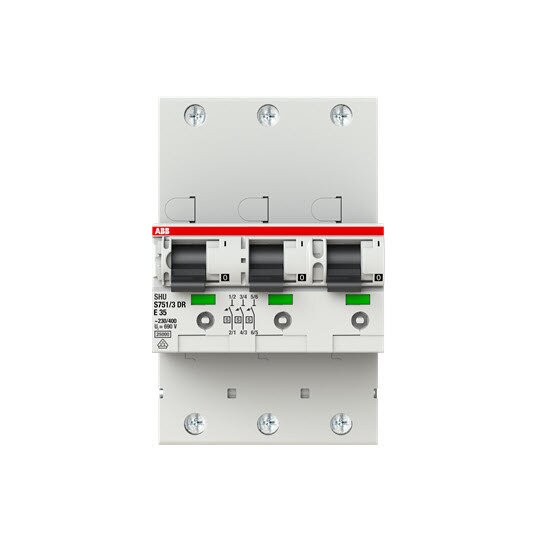

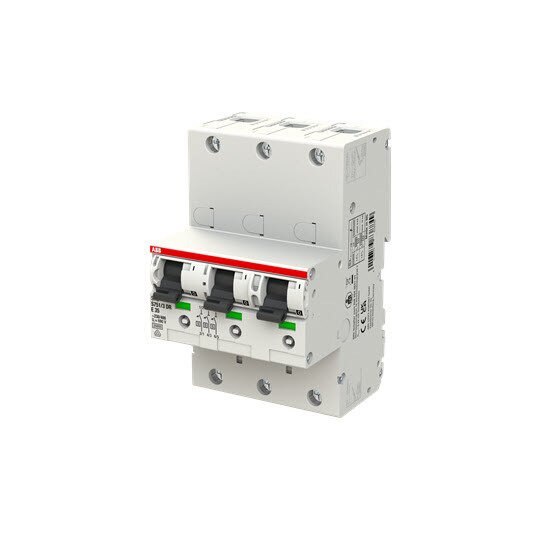

ABB S751/3DR-E35 sel. Haupt-LS SHU E-Char.,25kA, 35A, 3x1P

Hersteller-Nr. 2CDH781001R2352 186702
Ihr Nettopreis
Verpackungseinheit
1 Stück
Art.-Nr.
2759193
EAN
4016779838849
DEHA.-Nr.
3621056
eClass.-Nr.
27141903
Zolltarif-Nr.
85369095
Verfügbarkeit am Fremdlager
(Lieferzeit + 1 Tag)
wird ermittelt

Verfügbarkeit beim Lieferanten anfragen
Auslösecharakteristik sonstige
Polzahl 3
Bemessungsstrom 35 A
Bemessungsspannung 400 V
Bemessungsisolationsspannung Ui 690 V
Bemessungsabschaltvermögen 25 kA
Mitschaltender Neutralleiter false
Frequenz 50 Hz
Überspannungskategorie 4
Verschmutzungsgrad 3
Bemessungsstoßspannungsfestigkeit 6 kV
Montageart DIN-Schiene
Schutzart (IP) IP20
Baugröße (nach DIN 43880) 3

Die selektiven Haupt-Sicherungsautomaten der Baureihe S750DR sind nach DIN VDE 0641-21 als spannungsunabhängige selektive Hauptleitungsschutzschalter (SHU) zertifiziert sowie laienbedienbar und für die höchste Überspannungskategorie ausgelegt. Ihr Anwendungsgebiet ist vielfältig: als Trennvorrichtung am Zählerplatz gemäß der TAB der Netzbetreiber bzw. VDE-AR-N 4101 genauso wie in allen Niederspannungs-Hauptverteilungen zum Schutz von Verteilungsstromkreisen und als Freischalteinrichtung mit Trennfunktion. Hervorzuheben sind die besonderen Selektivitätseigenschaften zur Sicherstellung einer hohen Anlagenverfügbarkeit. Sie sind zur Montage auf einer 35 mm Hutprofil-Schiene nach DIN EN 60715 vorgesehen. Geräte der S 750DR-Familie beinhalten eine integrierte Sperrmöglichkeit, die eine gleichzeitige Blockierung der 3 Pole einer Drehstrom-Versorgung ermöglicht. Der integrierte Sperrschieber verriegelt in EIN- oder AUS-Stellung und kann zusätzlich mit Vorhängeschloss, Drahtplombe oder Kabelbinder gesichert werden. Der Schaltzustand kann über einen anbaubaren Hilfsschalter überwacht werden.Zubehör anbaubar: Ja

Deeplink Produktseite

Download (Stand: 14.03.2025)

EPD-Erklärung

Download (Stand: 14.03.2025)

Maßzeichnung

Download (Stand: 14.03.2025)

Montageanleitung

Download (Stand: 14.03.2025)

Produktdatenblatt

Download (Stand: 14.03.2025)

REACH-Erklärung

Download (Stand: 14.03.2025)

RoHS-Erklärung

Download (Stand: 14.03.2025)
