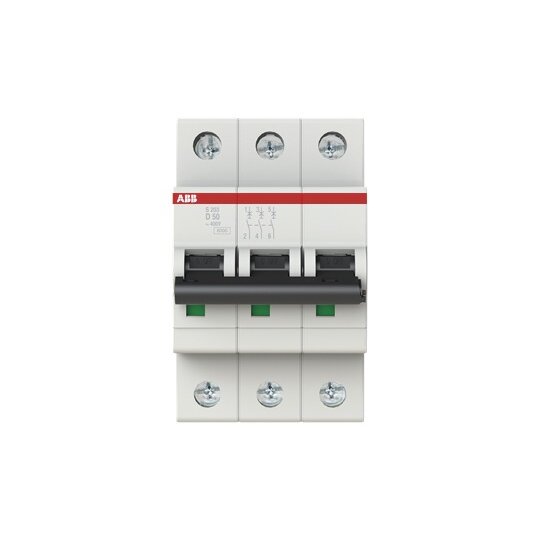

ABB S203-D50 Sicherungsautomat D-Char., 6 kA, 50A, 3P 2CDS253001R0501
1 Stück

Listenpreis: Bitte einloggen
Art.-Nr.: 2781309
EAN: 4016779552059
Hersteller-Nr.: 2CDS253001R0501
DEHA.-Nr.: 2481139
eClass.-Nr.: 27141901
Zolltarif-Nr.: 85362010

Einbautiefe	69 mm
Auslösecharakteristik	D
Polzahl (gesamt)	3
Anzahl der abgesicherten Pole	3
Bemessungsstrom	50 A
Bemessungsspannung	400 V
Bemessungsisolationsspannung Ui	440 V
Bemessungsstoßspannungsfestigkeit Uimp	4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V	6 kA
Spannungsart	AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V	6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V	20 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V	10 kA
Frequenz	50 - 60 Hz
Verlustleistung	8,7 W
Energiebegrenzungsklasse	3
Unterputzmontage	false
Mitschaltender Neutralleiter	false
Überspannungskategorie	3
Verschmutzungsgrad	3
Zusatzeinrichtungen möglich	true
Breite in Teilungseinheiten	3
Schutzart (IP)	IP20
Umgebungstemperatur während des Betriebs	-25 - 55 €C
Anschließbarer Leiterquerschnitt mehrdrähtig	0.75 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig	0.75 - 35 qmm
Explosionsgeschützt	false

Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen gemäß DIN VDE 0100-430 und DIN VDE 0100-530.Erfüllt die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077.Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät angeschlossen werden. Einfache und sichere Kontaktierung der Anschlussleitung mittels Druckplatte über die Anschlussklemme mit Isolierung in Schutzklasse IP20. Anschlussöffnung für Leitungen liegt oberhalb von der Anschlussöffnung für die Phasenschiene. Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077Anschlussart: SchraubklemmeAnzahl Pole: 3Anzahl geschützter Pole: 3Auslösecharakteristik: DBemessungs-Grenzkurzschlussausschaltvermögen: (230 V AC) 20 kA, (400 V AC) 10 kA, (440 V AC) 10 kA, (230 V) 20 kA, (400 V) 10 kABemessungsbetriebsspannung: (nach IEC 60898-1) 400 V AC / 400 V, (nach IEC 60947-2) 440 V ACBemessungsschaltvermögen: (AC) 6 kA, (DC) 6 kA, 6 kA, 6 kABemessungsstrom: 50 AZubehör anbaubar: JaSchaltstellungsanzeige: Rot AN / Grün AUS
