| Einbautiefe |
69 mm |
| Auslösecharakteristik |
D |
| Polzahl (gesamt) |
2 |
| Anzahl der abgesicherten Pole |
1 |
| Bemessungsstrom |
50 A |
| Bemessungsspannung |
230 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
10 kA |
| Spannungsart |
AC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V |
10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
15 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V |
15 kA |
| Frequenz |
50 - 60 Hz |
| Verlustleistung |
7,2 W |
| Energiebegrenzungsklasse |
3 |
| Unterputzmontage |
false |
| Mitschaltender Neutralleiter |
true |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
3 |
| Zusatzeinrichtungen möglich |
true |
| Breite in Teilungseinheiten |
2 |
| Schutzart (IP) |
IP20 |
| Umgebungstemperatur während des Betriebs |
-40 - 70 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0.75 - 25 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.75 - 35 qmm |
| Explosionsgeschützt |
false |

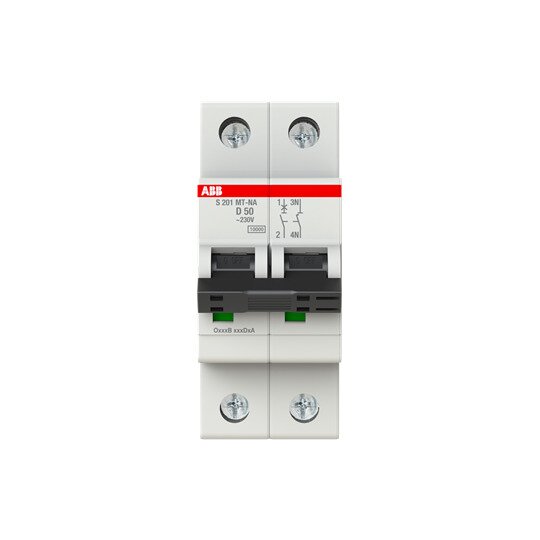

Spezieller Leitungsschutzschalter für das Bahnsegment. Er erfüllt die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2, Gefahrenlevel R26/HL3 nach DIN EN 45545 und Anforderungsklasse 3 nach NF F 16-101/102 (I2-F3) sowie Kategorie 1 - Klasse A/B (mon-tiert) nach IEC 61373. Der Leitungsschutzschalter weißt eine Doppelhubklemme auf, um bei einer Querverdrahtung mittels Phasenschiene die Sicht auf die Einspeisung (vorne) zu gewährleisten. Eine reale Schaltstellungsanzeige wird über ein Sichtfenster angezeigt, auch bei blockiertem Schalthebel. Leiterquerschnitte bis zu 25 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden.Normen: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077, CSA 22.2 No. 235Anschlussart: SchraubklemmeAnzahl Pole: 1+NAnzahl geschützter Pole: 1Auslösecharakteristik: DBemessungs-Grenzkurzschlussausschaltvermögen: 15 kA, (230 V) 15 kA, (400 V) 15 kABemessungsbetriebsspannung: (nach IEC 60898-1) 400 V / 230 V, (nach IEC 60947-2) 230 VBemessungsschaltvermögen: 10 kA, (230 V) 10 kA, (400 V) 10 kABemessungsstrom: 50 AZubehör anbaubar: JaBemessungsspannung: 440 V
