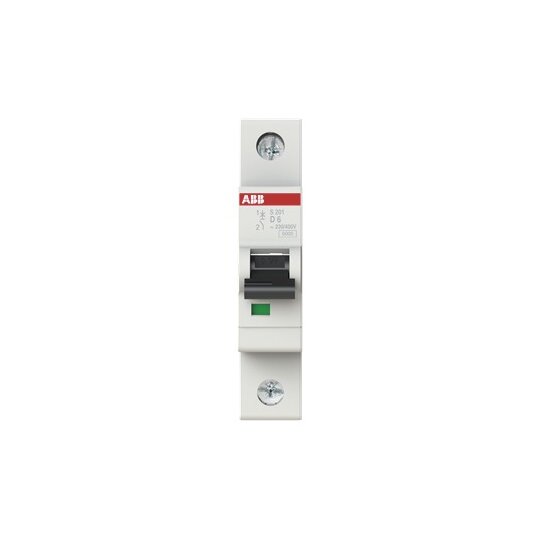

ABB S201-D6 Sicherungsautomat D-Char., 6 kA, 6 A, 1P 2CDS251001R0061
10 Stück

Listenpreis
Art.-Nr.
2779581
EAN
4016779529990
Hersteller-Nr.
2CDS251001R0061
DEHA.-Nr.
2481003
eClass.-Nr.
27141901
Zolltarif-Nr.
85362010
Einbautiefe 69 mm
Auslösecharakteristik D
Polzahl (gesamt) 1
Anzahl der abgesicherten Pole 1
Bemessungsstrom 6 A
Bemessungsspannung 230 V
Bemessungsisolationsspannung Ui 440 V
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 6 kA
Spannungsart AC/DC
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 6 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 10 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 10 kA
Frequenz 50 - 60 Hz
Verlustleistung 1,9 W
Energiebegrenzungsklasse 3
Unterputzmontage false
Mitschaltender Neutralleiter false
Überspannungskategorie 3
Verschmutzungsgrad 3
Zusatzeinrichtungen möglich true
Breite in Teilungseinheiten 1
Schutzart (IP) IP20
Umgebungstemperatur während des Betriebs -25 - 55 €C
Anschließbarer Leiterquerschnitt mehrdrähtig 0.75 - 25 qmm
Anschließbarer Leiterquerschnitt eindrähtig 0.75 - 35 qmm
Explosionsgeschützt false

Sicherungsautomat zum Schutz vor Überlast und Kurzschluss von Kabel und Leitungen gemäß DIN VDE 0100-430 und DIN VDE 0100-530.Erfüllt die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2 und UL1077.Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät angeschlossen werden. Einfache und sichere Kontaktierung der Anschlussleitung mittels Druckplatte über die Anschlussklemme mit Isolierung in Schutzklasse IP20. Anschlussöffnung für Leitungen liegt oberhalb von der Anschlussöffnung für die Phasenschiene. Hilfs- und Signalschalter sind am Gerät ohne Zusatzverdrahtung anbaubar.Normen: IEC/EN 60898-1, IEC/EN 60947-2, UL 1077Anschlussart: SchraubklemmeAnzahl Pole: 1Anzahl geschützter Pole: 1Auslösecharakteristik: DBemessungs-Grenzkurzschlussausschaltvermögen: (133 V AC) 20 kA, (230 V AC) 10 kA, (24 V DC) 20 kA, (60 V DC) 10 kA, (230 V) 10 kA, (400 V) 10 kABemessungsbetriebsspannung: (nach IEC 60898-1) 230 / 400 V AC / 230 V, (nach IEC 60947-2) 230 V ACBemessungsschaltvermögen: (AC) 6 kA, (DC) 6 kA, 6 kA, 6 kA, 6 kABemessungsstrom: 6 AZubehör anbaubar: JaSchaltstellungsanzeige: Rot AN / Grün AUS
