| Einbautiefe |
69 mm |
| Auslösecharakteristik |
B |
| Polzahl (gesamt) |
1 |
| Anzahl der abgesicherten Pole |
1 |
| Bemessungsstrom |
10 A |
| Bemessungsspannung |
230 V |
| Bemessungsisolationsspannung Ui |
440 V |
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
6 kA |
| Spannungsart |
AC/DC |
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V |
6 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
10 kA |
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V |
10 kA |
| Frequenz |
50 - 60 Hz |
| Verlustleistung |
2,1 W |
| Energiebegrenzungsklasse |
3 |
| Unterputzmontage |
false |
| Mitschaltender Neutralleiter |
false |
| Überspannungskategorie |
3 |
| Verschmutzungsgrad |
3 |
| Zusatzeinrichtungen möglich |
true |
| Breite in Teilungseinheiten |
1 |
| Schutzart (IP) |
IP20 |
| Umgebungstemperatur während des Betriebs |
-25 - 55 €C |
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0.75 - 25 qmm |
| Anschließbarer Leiterquerschnitt eindrähtig |
0.75 - 35 qmm |
| Explosionsgeschützt |
false |

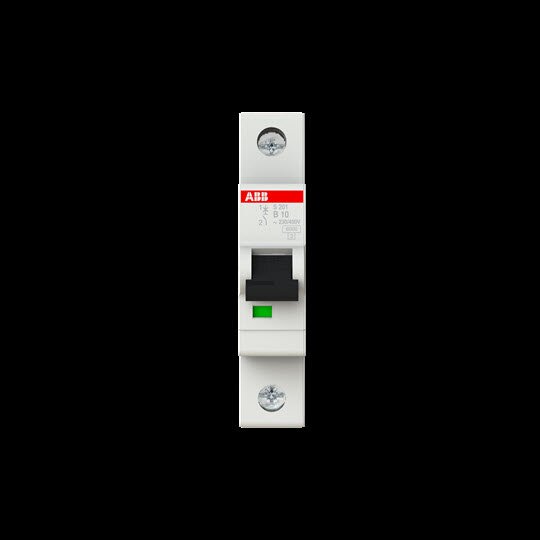

ABB Sicherungsautomat S201-B10
Mit dem Sicherungsautomaten der Baureihe S 200 werden Kabel und Leitungen gemäß DIN VDE 0100-430 und DIN VDE 0100-530 geschützt. Mittels einer Druckplatte sorgt die patentierte Anschlussklemme für einfache und sichere Kontaktierung und Handhabung. Die Anschlussöffnung für Leitungen liegt oberhalb der Anschlussöffnung für die Phasenschiene um bessere Sichervehältnisse zu gewährleisten. Direkter Anschluss von Leiterquerschnitten bis zu 35 mm2 an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20.
Technische Daten
Gehäusematerial: Isolierstoff Gruppe IGehäusefarbe: RAL 7053Bedienteilmaterial: Isolierstoff Gruppe IIBedienteilfarbe: schwarzAnzahl Pole: 1Auslösecharakteristik: BEnergiebegrenzungsklassen: 3Überspannungskategorie: IIIVerschmutzungsgrad: 3Schutzart: IP20 (IP40 eingebaut im Verteiler)Elektrische Standfestigkeit: 20.000 AC ZyklenMechanische Standfestigkeit: 20.000 ZyklenAnzugsdrehmoment: 2,8 NmRoHS Status: Folgt EU Richtlinie 2002/95/EC August 18, 2005 und ErgänzungenSchockfestigkeit: 25g / 2 shocks / 13 msSchwindungsfestigkeit nach IEC 60068-2-6: 5g, 20 Frequenzzyklen bei 5...150...5 Hz bei 0,8 InKlimafestigkeit: 28 cycles mit 55 °C / 90-96% und 25 °C / 95-100%Normen: IEC/EN 60947-2 / IEC/EN 60898-1 / UL 1077Elektrische DatenMaximale Betriebsspannung UL/CSA: 60 V DC, 480Y / 277 V ACBetriebsspannung Maximum DC: 72 VBetriebsspannung Maximum AC: 253 VBetriebsspannung Minimum: 12 V AC/DCBemessungsstrom: 10 ABemessungsfrequenz: 50/60 HzVerlustleistung: 2,1 W bei Bemessungsbedingungen pro Pol 2,1 WUmgebungstemperaturIm Betrieb: -25 °C bis +55 °CBei Lagerung: -40 °C bis +70 °CGewicht und AbmessungenGewicht: 0,125 kgBreite: 17,5mmTiefe: 69 mmHöhe: 88 mm
https://search.abb.com/library/Download.aspx?DocumentID=2CDC022007F0010
Maßzeichnung
|
https://search.abb.com/library/Download.aspx?DocumentID=9AKK108469A3796
Umweltlabel
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
