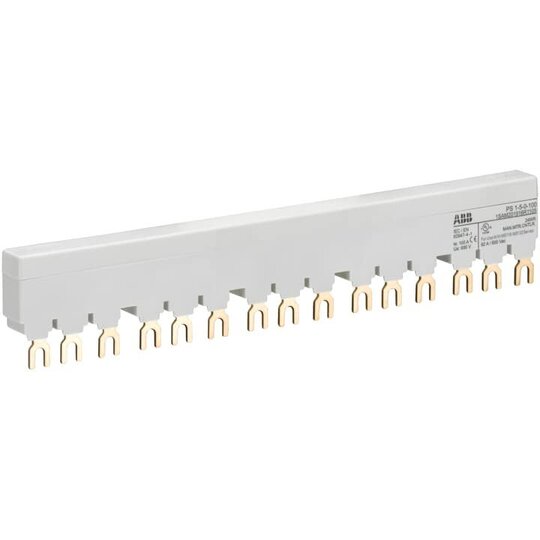

ABB PS1-5-0-100 3-Phasen-Sammelschiene für 5 MS116 / MS132, Ie=100A
10 Stück

Listenpreis
Art.-Nr.
2779601
EAN
4013614400636
Hersteller-Nr.
1SAM201916R1105
DEHA.-Nr.
3219571
eClass.-Nr.
27371306
Zolltarif-Nr.
85369010
Anzahl der Phasen 3
Polzahl 3
Geeignet für Anzahl Geräte 5
Teilungsmaß 14 mm
Querschnitt 16 qmm
Länge 221,5 mm
Zuschneidbar false
Breite in Teilungseinheiten 12,6
Bemessungsdauerstrom Iu 100 A
Ausführung des elektrischen Anschlusses Gabel
Isoliert true
Bemessungsstoßspannung 6 kV
Bedingter Bemessungskurzschlussstrom Iq 100 kA
Max. Bemessungsbetriebsspannung Ue 690 V
Bemessungskurzzeitstromfestigkeit Icw 100 kA
Geeignet für Geräte mit N-Leiter false
Geeignet für Geräte mit Hilfsschalter false
Farbe grau

Die 3-Phasen-Sammelschienen PS1 erlauben mit den dazugehörigen Einspeiseblöcken S2-M3-50 die schnelle und sichere Paralleleinspeisung mehrerer Motorschutzschalter. Der PS1-2-0-65 für 100A dient der Paralleleinspeisung von fünf Motorschutzschalter MS116/132/MO132, die ohne seitliches Zubehör verbaut sind.Normen: IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1Anschlussart Geräte: AbzweigklemmeAnzahl montierbare Geräte: 5Anzahl Phasen: 3Bemessungsbetriebsspannung: 690 V AC, 250 V DCBemessungsbetriebsstrom: 100 ABemessungskurzzeitstromfestigkeit: 100 kABemessungsquerschnitt: 16 mm²
