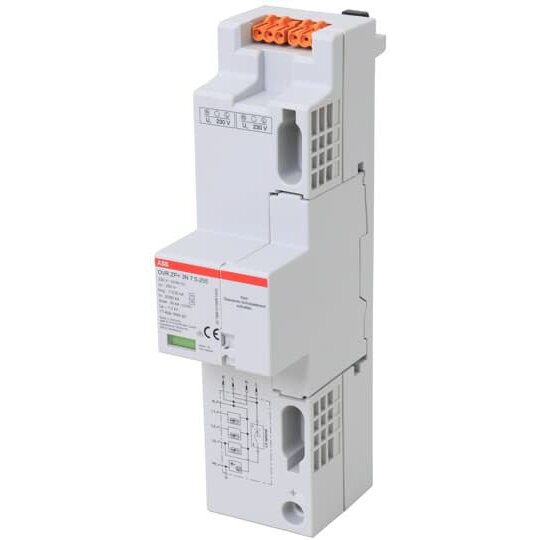

ABB OVR ZP+ 3N 7.5-255 Kombi-Ableiter 4p f.TNS u.TT-Netz 7.5/30kA 2CTB815799R1600
1 Stück

Ihr Nettopreis
Art.-Nr.
2781488
EAN
3660308527974
Hersteller-Nr.
2CTB815799R1600
DEHA.-Nr.
6351207
eClass.-Nr.
27130808
Zolltarif-Nr.
85369095
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C false
Netzform TN-C-S true
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Polzahl 4
BlitzstoŽƒstrom (10/350 s)s) 7,5 kA
Höchste Dauerspannung AC 255 V
Nennspannung AC 230 V
Schutzpegel 1,5 kV
Schutzpegel L-N 1,5 kV
Schutzpegel L-PE 1,5 kV
Schutzpegel N-PE 1,5 kV
Folgestromlöschfähigkeit 25 kA
Montageart Sammelschiene
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 50 qmm
Fernsignalisierung false
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät false
Spannungsschaltende Funkenstreckentechnologie false
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Kombi-Ableiter Typ 1+2+3 OVR ZP+ zur werkzeuglosen Montage auf dem 40mm Sammelschienen-System. 4-poliger Kombi-Ableiter nach EN 61643-11 für 230/400V TT/TN-S Netz-System. Nach VDE-AR-N 4100 zum Einsatz im Vorzählerbereich. Mit vorbereitetem Spannungsabgriff 2x 230V (L und N) für das intelligente Mess-System mit Platzhalter für Sicherungsautomat.Normen: IEC 61643-1, EN 61643-11Überspannungsableiterklasse: I, II, IIIAnzahl Pole: 4Art des Niederspannungsverteilsystems: (TT), TN-SEntladestrom: (Nennwert, 8 / 20 µs) 20 kA, (Itotal, 8 / 20 µs) 80 kAStoßstrom: (Iimp, 10 / 350 µs) 7,5 kASchutzpegel: (L-PE) 1,5 kV, (L-N) 1,5 kV, (N-PE) 1,5 kV

Deeplink Produktseite

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Montageanleitung

Download (Stand: 10.01.2025)

Produktdatenblatt

Download (Stand: 10.01.2025)

REACH-Erklärung

Download (Stand: 10.01.2025)

RoHS-Erklärung

Download (Stand: 10.01.2025)
