| Netzform DC |
false |
| Netzform IT |
false |
| Netzform TN |
true |
| Netzform TN-C |
false |
| Netzform TN-C-S |
true |
| Netzform TN-S |
true |
| Netzform TT |
true |
| Netzform sonstige |
false |
| Anzahl der Leiter (ohne Erde) |
4 |
| Nennableitstoßstrom (8/20) |
20 kA |
| Max. Ableitstoßstrom (8/20) |
20 kA |
| Nennspannung AC |
400 V |
| Höchste Dauerspannung AC |
275 V |
| Höchste Dauerspannung DC |
350 V |
| Schutzpegel |
1,5 kV |
| Schutzpegel L-N |
1,25 kV |
| Schutzpegel N-PE |
1,4 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) |
125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) |
125 A |
| Kurzschlussfestigkeit (Isccr) |
100 kA |
| Integrierter Kurzschlussschutz |
false |
| Integrierte Vorsicherung |
false |
| Leckstromfrei |
true |
| Montageart |
sonstige |
| Baugröße |
4 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) |
25 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) |
16 qmm |
| Mit Fernmeldekontakt |
true |
| Signalisierung am Gerät |
optisch |
| Prüfklasse Typ 2 |
true |
| Schutzart (IP) |
IP20 |

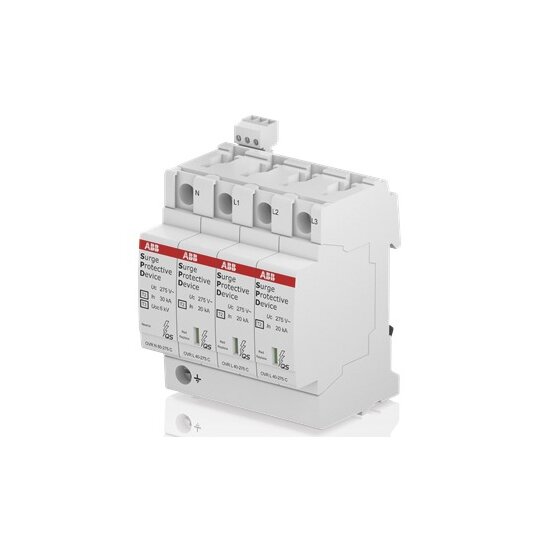

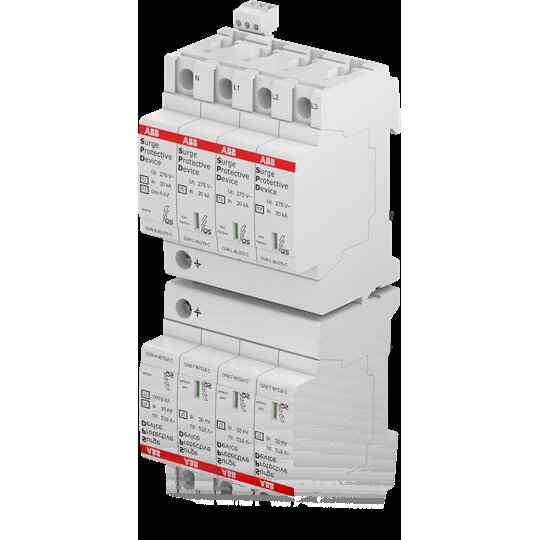

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit QuickSafe® Technologie, geprüft nach DIN EN 61643-11, sind geeignet zum Schutz von elektrischen Niederspannungsanlagen und Endgeräten vor gefährlichen Überspannungen. Die SPD erfüllen die Forderungen nach Überspannungsschutz, die sich aus der DIN VDE 0100-443 und 534 ergeben. Alle Überspannungs-Schutzeinrichtungen sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Alle Geräte sind mit einer Funktionsanzeige ausgestattet. Die Varianten mit äReserve-Varistorô (s) bieten dadurch einen zusätzlichen Schutz der elektrischen Anlage, dass am Lebensdauerende die Überspannungs-Schutzeinrichtung nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen Varistor ein Basisschutz garantiert und die Anlage somit bis zum Austausch des Überspannungsschutzmodul weiterhin geschützt ist.Normen: IEC 61643-11 / EN 61643-11Anzahl Pole: 4Anzahl geschützter Pole: 4Art des Niederspannungsverteilsystems: (TT), TN-SBemessungsspannung DC: 350 VBreite in Teilungseinheiten: 4Entladestrom: (Nennwert, 8 / 20 µs) 20 kA, (Imax, 8 / 20 µs) 40 kAKurzschlussfestigkeit Icc: 100 kASchutzpegel: 1,5 kV, (L-N) 1,25 kV, (N-PE) 1,4 kVStoßstrom: (Iimp, 10 / 350 µs) 2 kAÜberspannungsableiterklasse: II
