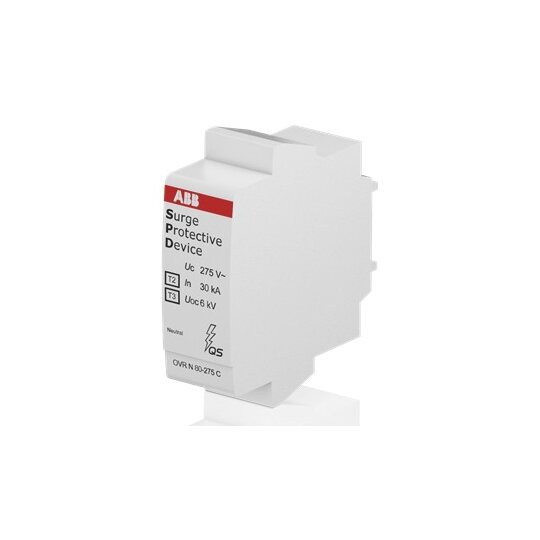

ABB OVR T2 N 80-275 C QS Austausch- Schutzmodul f.OVR Typ 2
1 Stück

Ihr Nettopreis
Art.-Nr.
2779964
EAN
3660308520944
Hersteller-Nr.
2CTB803876R0000
DEHA.-Nr.
4106697
eClass.-Nr.
27130805
Zolltarif-Nr.
85369095
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C false
Netzform TN-C-S true
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 1
Nennableitstoßstrom (8/20) 5 kA
Max. Ableitstoßstrom (8/20) 5 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Schutzpegel 1,4 kV
Schutzpegel L-N 1,4 kV
Schutzpegel N-PE 1,4 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 125 A
Kurzschlussfestigkeit (Isccr) 100 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei false
Montageart sonstige
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 16 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Schutzeinrichtungen SPD Typ 2+3 mit QuickSafe® Technologie, geprüft nach DIN EN 61643-11, sind geeignet zum Schutz von elektrischen Niederspannungsanlagen und Endgeräten vor gefährlichen Überspannungen. Die SPD erfüllen die Forderungen nach Überspannungsschutz, die sich aus der DIN VDE 0100-443 und 534 ergeben. Alle Überspannungs-Schutzeinrichtungen sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Alle Geräte sind mit einer Funktionsanzeige ausgestattet.

Deeplink Produktseite

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Maßzeichnung

Download (Stand: 10.01.2025)

Montageanleitung

Download (Stand: 10.01.2025)

Produktdatenblatt

Download (Stand: 10.01.2025)

REACH-Erklärung

Download (Stand: 10.01.2025)

RoHS-Erklärung

Download (Stand: 10.01.2025)
