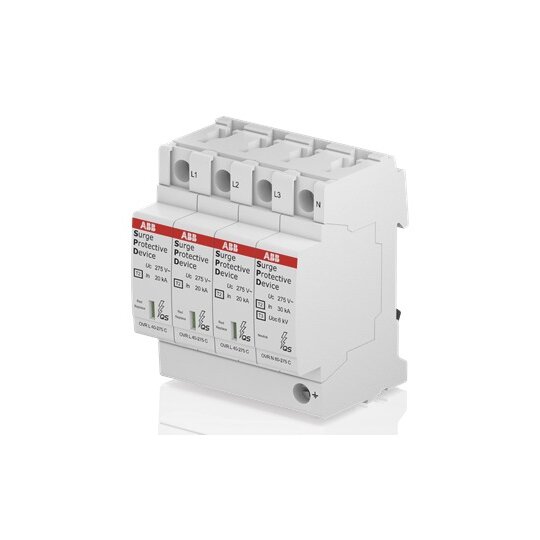

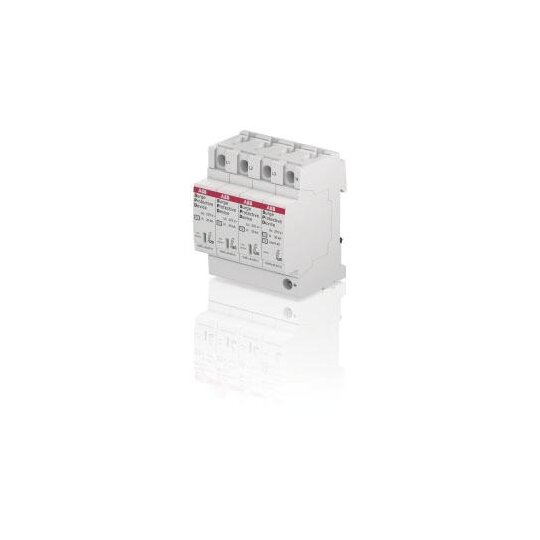

ABB OVR T2 3N 40-275 P QS SPD Typ 2 f.230/400V TT-3Ph. + TN-S 3P+N Imax 40kA
1 Stück

Ihr Nettopreis
Art.-Nr.
3074169
EAN
3660308519931
Hersteller-Nr.
2CTB803973R1100
DEHA.-Nr.
4109364
eClass.-Nr.
27130805
Zolltarif-Nr.
85369095
Netzform DC false
Netzform IT false
Netzform TN true
Netzform TN-C false
Netzform TN-C-S true
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Anzahl der Leiter (ohne Erde) 4
Nennableitstoßstrom (8/20) 20 kA
Max. Ableitstoßstrom (8/20) 20 kA
Nennspannung AC 230 V
Höchste Dauerspannung AC 275 V
Höchste Dauerspannung DC 350 V
Schutzpegel 1,5 kV
Schutzpegel L-N 1,25 kV
Schutzpegel N-PE 1,4 kV
Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) 125 A
Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) 125 A
Kurzschlussfestigkeit (Isccr) 100 kA
Integrierter Kurzschlussschutz false
Integrierte Vorsicherung false
Leckstromfrei true
Montageart sonstige
Baugröße 4 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 25 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 16 qmm
Mit Fernmeldekontakt false
Signalisierung am Gerät optisch
Prüfklasse Typ 2 true
Schutzart (IP) IP20

Überspannungs-Schutzeinrichtungen SPD Typ 2 mit der thermischen Überwachung QuickSafe®, sind zum Schutz bei indirekten Blitzeinwirkungen und bei Schaltüberspannungen. Sie werden so nah wie möglich am Speisepunkt der elektrischen Anlage errichtet. Alle OVR T2 bestehen aus einem Basisteil und einem auswechselbaren Schutzmodul. Sie sind mit einer mechanischen Funktionsanzeige ausgestattet und die TS Varianten mit einem potenzialfreien Wechselkontakt. Sie sind kompatibel mit der Baureihe System pro M compact und mit diesen über Phasenschienen verschienbar. Hauptsächliche Anwendung in Unterverteilungen und Endstromkreise.
