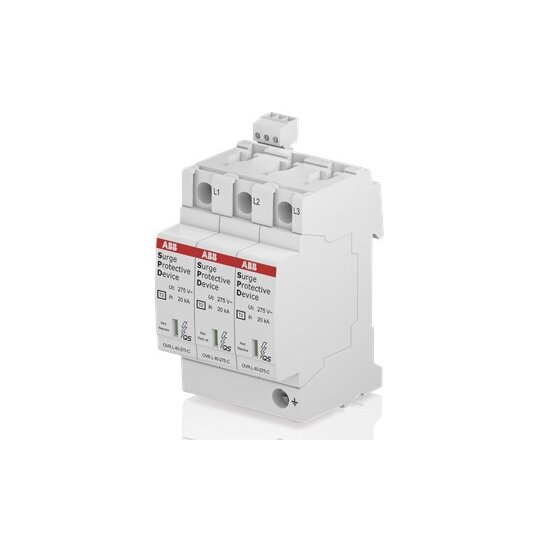

ABB OVR T2 3L 40-275 P TS QS SPD Typ 2
Überspannungsableiter f.230/400V TN-C 3P
1 Stück
- Ihr Nettopreis
- Bitte einloggen
- Art.-Nr.
- 3074166
- EAN
- 3660308519832
- Hersteller-Nr.
- 2CTB803873R2500
- DEHA.-Nr.
- 4109360
- eClass.-Nr.
- 27130805
- Zolltarif-Nr.
- 85369095
| Netzform DC | false |
| Netzform IT | false |
| Netzform TN | true |
| Netzform TN-C | true |
| Netzform TN-C-S | false |
| Netzform TN-S | false |
| Netzform TT | false |
| Netzform sonstige | false |
| Anzahl der Leiter (ohne Erde) | 3 |
| Nennableitstoßstrom (8/20) | 20 kA |
| Max. Ableitstoßstrom (8/20) | 20 kA |
| Nennspannung AC | 230 V |
| Höchste Dauerspannung AC | 275 V |
| Höchste Dauerspannung DC | 350 V |
| Schutzpegel | 1,25 kV |
| Schutzpegel L-N | 1,25 kV |
| Schutzpegel N-PE | 1,25 kV |
| Max. Überstromschutzeinrichtung Stichverdrahtung (Sicherung) | 125 A |
| Max. Überstromschutzeinrichtung V-Verdrahtung (Sicherung) | 125 A |
| Kurzschlussfestigkeit (Isccr) | 100 kA |
| Integrierter Kurzschlussschutz | false |
| Integrierte Vorsicherung | false |
| Leckstromfrei | false |
| Montageart | sonstige |
| Baugröße | 3 TE |
| Max. Leiterquerschnitt starr (ein-/mehrdrähtig) | 25 qmm |
| Max. Leiterquerschnitt flexibel (feindrähtig) | 16 qmm |
| Mit Fernmeldekontakt | true |
| Signalisierung am Gerät | optisch |
| Prüfklasse Typ 2 | true |
| Schutzart (IP) | IP20 |
OVR Typ 2 (SPD) Überspannungsschutz Ableiter mit QuickSafe® Technologie erfüllen die Produktnorm DIN EN 61643-11. Die Schutzgeräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen der Blitzschutznorm VDE 0185-305 verwendet werden.Normen: IEC 61643-11 / EN 61643-11Anzahl Pole: 3Anzahl geschützter Pole: 3Art des Niederspannungsverteilsystems: TN-CBemessungsspannung DC: 350 VBreite in Teilungseinheiten: 3Entladestrom: (Nennwert, 8 / 20 µs) 20 kA, (Imax, 8 / 20 µs) 40 kAKurzschlussfestigkeit Icc: 100 kASchutzpegel: 1,25 kV, (L-N) 1,25 kV, (N-PE) 1,25 kVStoßstrom: (Iimp, 10 / 350 µs) 2 kAÜberspannungsableiterklasse: II
