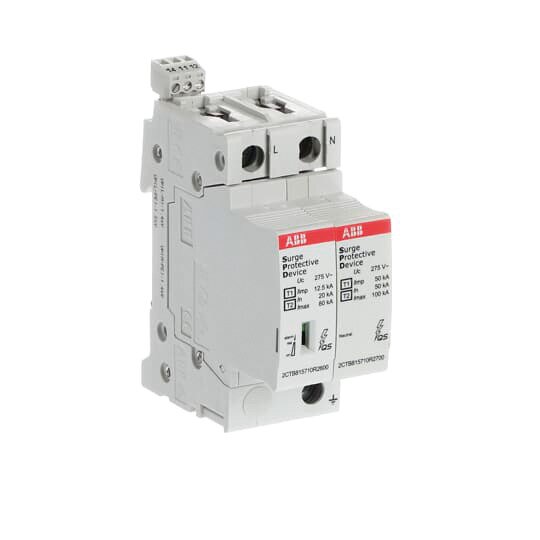

ABB OVR T1-T2 1N 12.5-275s P TS QS 275s P TS QS SPD Kombi T1+2 12,5kA pro Pol
1 Stück

Ihr Nettopreis
Art.-Nr.
2779656
EAN
3660308524898
Hersteller-Nr.
2CTB815710R0100
DEHA.-Nr.
4759517
eClass.-Nr.
27130808
Zolltarif-Nr.
85369095
Netzform DC false
Netzform IT false
Netzform TN false
Netzform TN-C false
Netzform TN-C-S false
Netzform TN-S true
Netzform TT true
Netzform sonstige false
Polzahl 2
BlitzstoŽƒstrom (10/350 s)s) 12,5 kA
Höchste Dauerspannung AC 275 V
Nennspannung AC 230 V
Schutzpegel 1,3 kV
Schutzpegel L-N 1,4 kV
Schutzpegel L-PE 1,5 kV
Schutzpegel N-PE 1,4 kV
Montageart Hutschiene TH35
Baugröße 2 TE
Max. Leiterquerschnitt starr (ein-/mehrdrähtig) 35 qmm
Max. Leiterquerschnitt flexibel (feindrähtig) 25 qmm
Fernsignalisierung true
Signalisierung am Gerät optisch
Prüfklasse Typ 1 und 2
Integrierte Vorsicherung false
Energetisch koordinierte Schutzwirkung zum Endgerät false
Spannungsschaltende Funkenstreckentechnologie false
Überstromgeschützter Spannungsabgriff false
Schutzart (IP) IP20

Kombinierte Blitz- und Überspannungs-Schutzeinrichtung SPD Typ 1+2, zum Schutz von Niederspannungs-Verbraucheranlagen vor Blitzströmen und Überspannungen. Geprüfter SPD Typ 1 und Typ 2 nach DIN EN 61643-11. Die Geräte können für den Einsatz als Überspannungs-Schutzeinrichtung nach VDE 0100 Teil 443 und Teil 534, sowie im Rahmen des Blitzschutzzonenkonzeptes verwendet werden. Die Geräte sind kompatibel mit der Baureihe System pro M compact. Optional sind die SPD mit äTSô mit einem potentialfreien Wechselkontakt ausgestattet. Die Varianten mit äReserve-Varistorô (s) bieten dadurch einen zusätzlichen Schutz der Anlage, dass am Lebensdauerende der Überspannungsableiter nicht komplett vom Netz getrennt wird, sondern durch einen zusätzlichen kleineren Varistor ein Basisschutz weiterhin garantiert und die Anlage somit bis zum Austausch des Überspannungsableiters weiterhin geschützt ist.

Deeplink Produktseite

Download (Stand: 09.01.2025)

EPD-Erklärung

Download (Stand: 09.01.2025)

Maßzeichnung

Download (Stand: 09.01.2025)

Maßzeichnung

Download (Stand: 09.01.2025)

Maßzeichnung

Download (Stand: 09.01.2025)

Maßzeichnung

Download (Stand: 09.01.2025)

Montageanleitung

Download (Stand: 09.01.2025)

Produktdatenblatt

Download (Stand: 09.01.2025)

REACH-Erklärung

Download (Stand: 09.01.2025)

RoHS-Erklärung

Download (Stand: 09.01.2025)
